決済シーケンス図 - Alipay+
本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。
API実行フロー
このダイアグラムは、Alipay+決済のAPI実行順序を視覚的に示しています。シーケンス図と合わせて参照してください
| コマンド | 概要 | MDKインターフェース(要求電文名) | APIエンドポイント |
|---|---|---|---|
| 申込（与信＋売上） /Authorize |
決済の申し込み（オーソリ）と売上を同時に要求します。 | AlipayxAuthorizeRequestDto | /Authorize/alipayx |
| 返金 /Refund |
決済申し込み済みの取引に対し返金します。消費者が利用する決済サービスによっては、売上金額を超えない範囲で返金金額を指定できます（部分返金）※1。 ※1 部分返金は、決済金額の残り（残高）が0円になるまで繰り返し実行できます。 |
AlipayxRefundRequestDto | /Refund/alipayx |

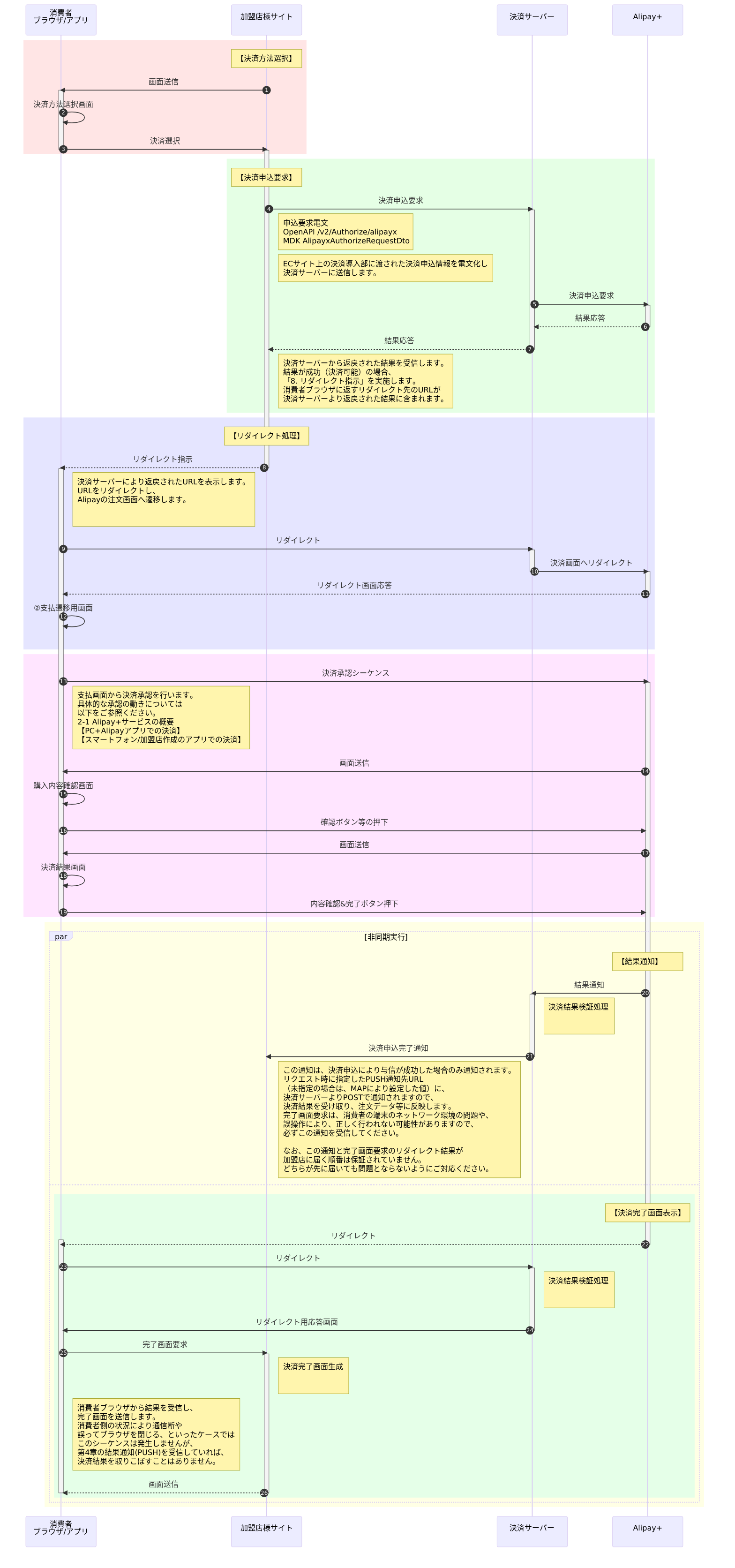

申込（与信＋売上）

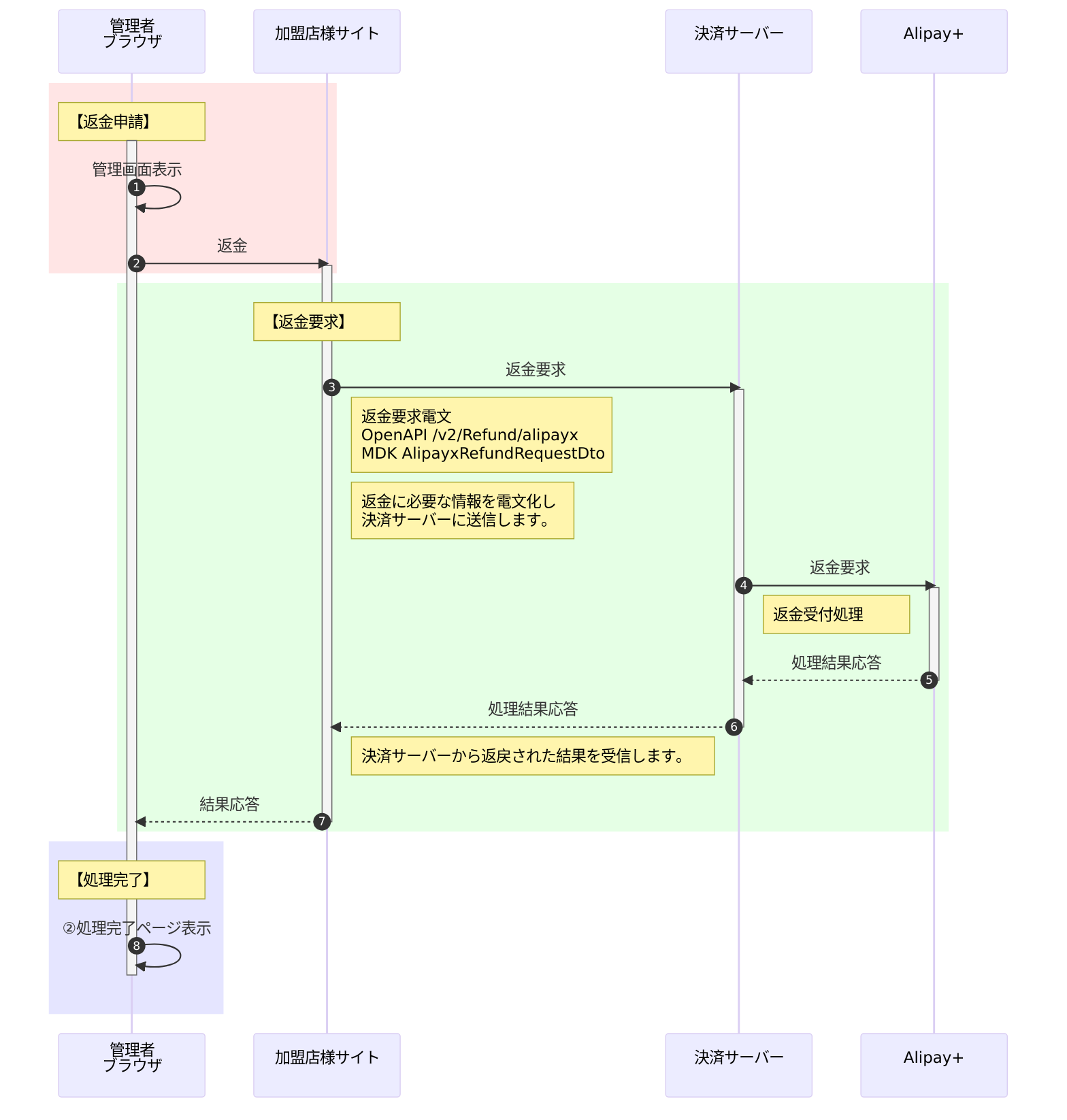

返金
