決済シーケンス図 - エポスかんたん決済
本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。

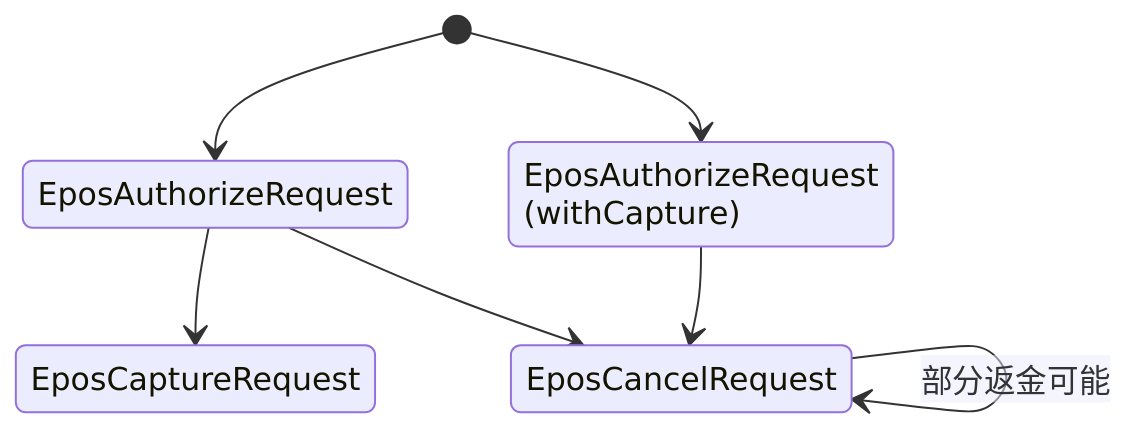

API実行フロー
このダイアグラムは、エポスかんたん決済のAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。
コマンド | 概要 | MDKインターフェース(要求電文名) | APIエンドポイント |
---|---|---|---|
EposAuthorizeRequest | 決済の申込(オーソリ)を要求します。申込(与信または与信+ 売上)の際には、消費者のエポスNetのIDに紐づいたクレ ジットカードで与信(オーソリ)取得が行われます。 |
EposAuthorizeRequestDto | /Authorize/epos |
EposCaptureRequest | 申込済み取引の売上確定を要求します。全額売上のみとなります 。※部分売上の実現方法・部分キャンセルをご利用の際は、必ず 「VeriTrans4G開発ガイド エポスかんたん決済 6.1.2部分売上の 部分キャンセルに関する注意事項」をご参照ください。 | EposCaptureRequestDto | /Capture/epos |
EposCancelRequest | 決済をキャンセルします。決済金額を超えない範囲で、キャンセ ル金額を指定できます(部分キャンセル)※。※部分売上の実 現方法・部分キャンセルをご利用の際は、必ず「VeriTrans4G開 発ガイド エポスかんたん決済 6.1.2部分売上の実現方法および 部分キャンセルに関する注意事項」をご参照ください。 | EposCancelRequestDto | /Cancel/epos |

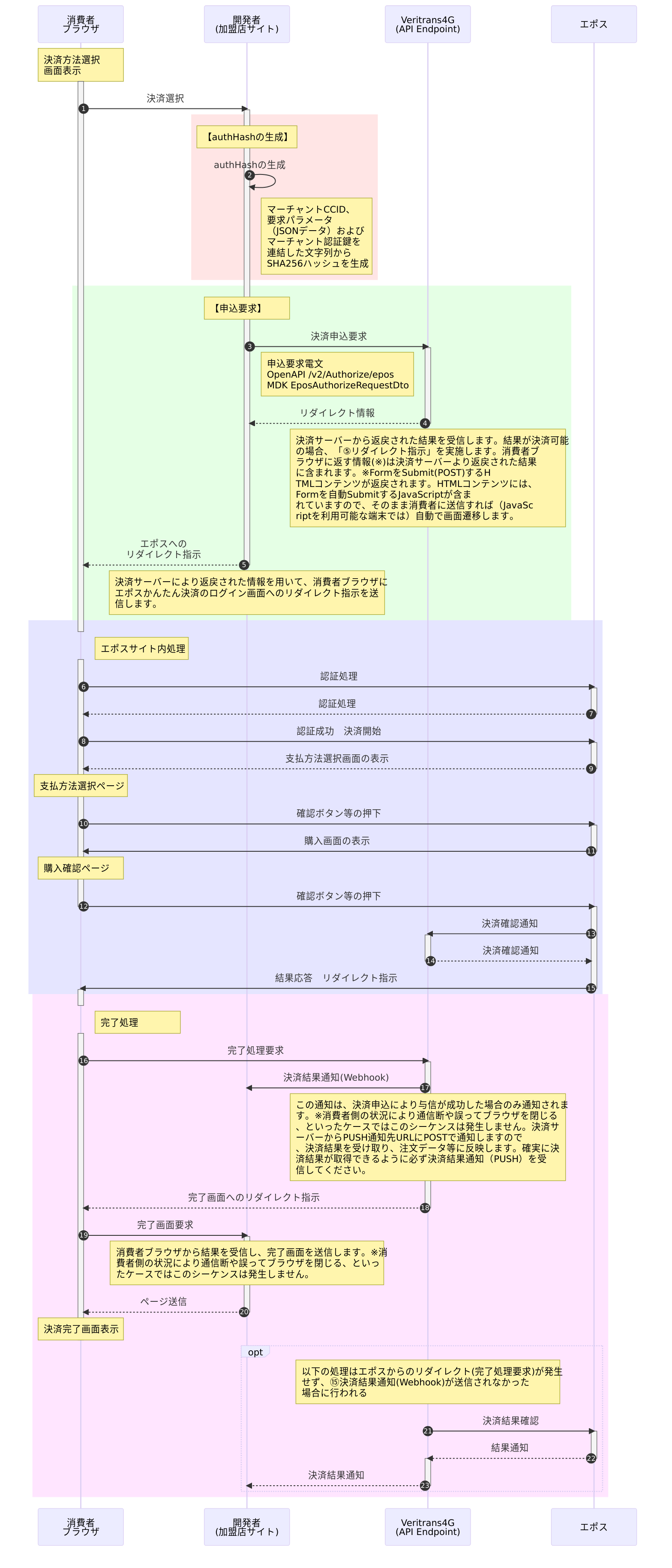

決済申込時の処理

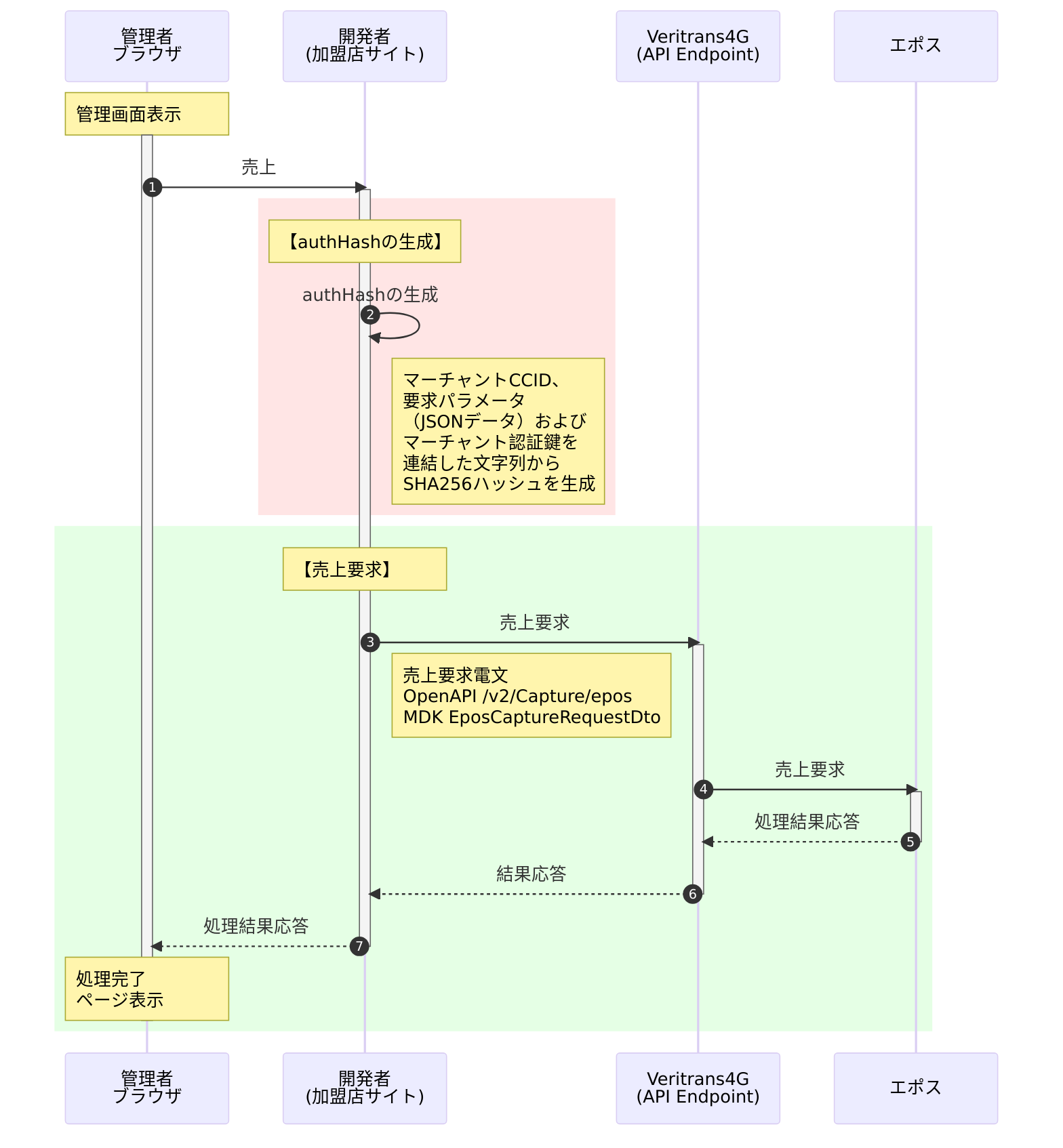

売上要求時の処理

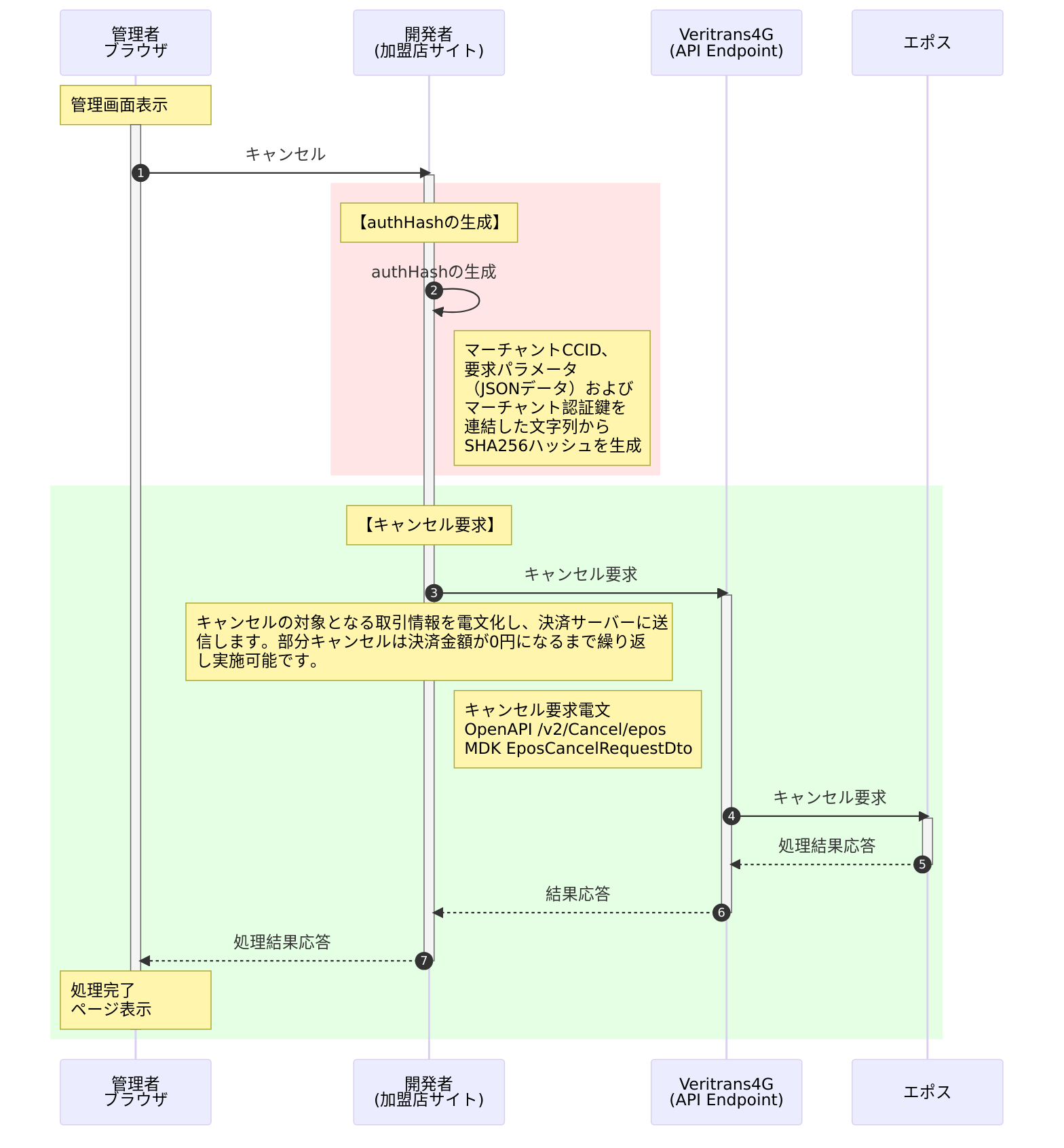

キャンセル要求時の処理
テストについて
APIリクエストのテストを実際に行いたい場合は、以下のテストガイドにテスト仕様が解説されています。
