決済シーケンス図 - 銀聯(UPOP)
本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。
API実行フロー

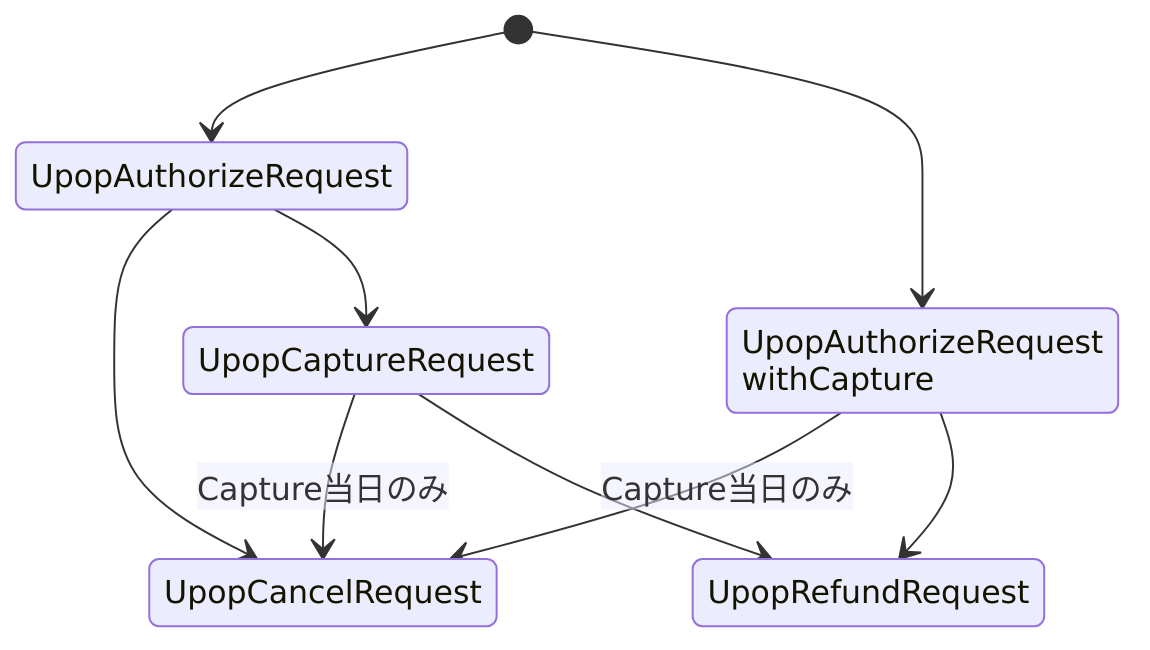

このダイアグラムは、銀聯（UPOP）のAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。
| コマンド | 概要 | MDKインターフェース(要求電文名) | APIエンドポイント |
|---|---|---|---|
| UpopAuthorizeRequest | 与信請求をします。 | UpopAuthorizeRequestDto | /Authorize/upop |
| UpopCancelRequest | キャンセルを要求します。 | UpopCancelRequestDto | /Cancel/upop |
| UpopCaptureRequest | 売上請求をします。 | UpopCaptureRequestDto | /Capture/upop |
| UpopRefundRequest | 返金を要求します。 | UpopRefundRequestDto | /Refund/upop |

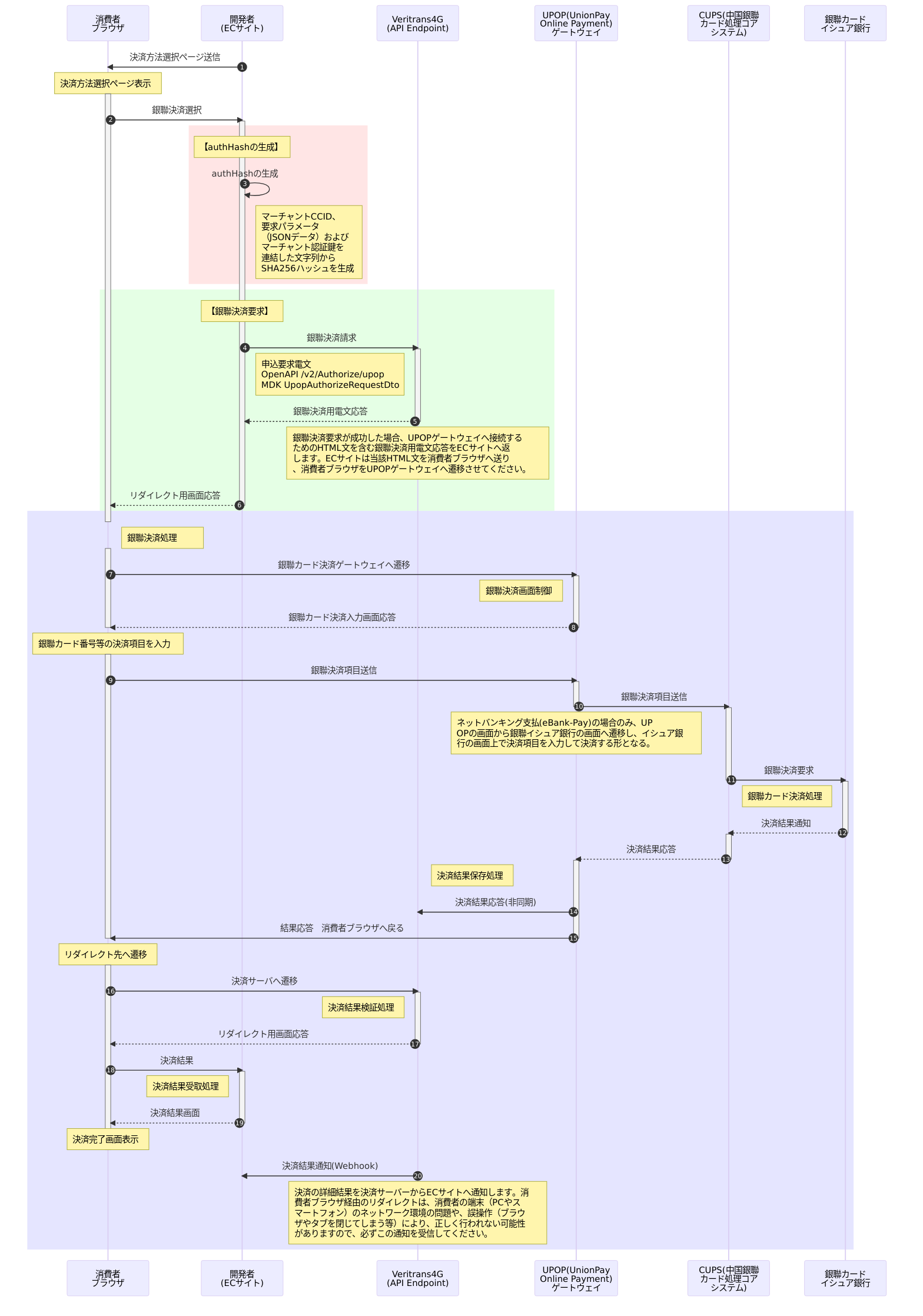

与信（与信売上同時実行を含む）時の処理

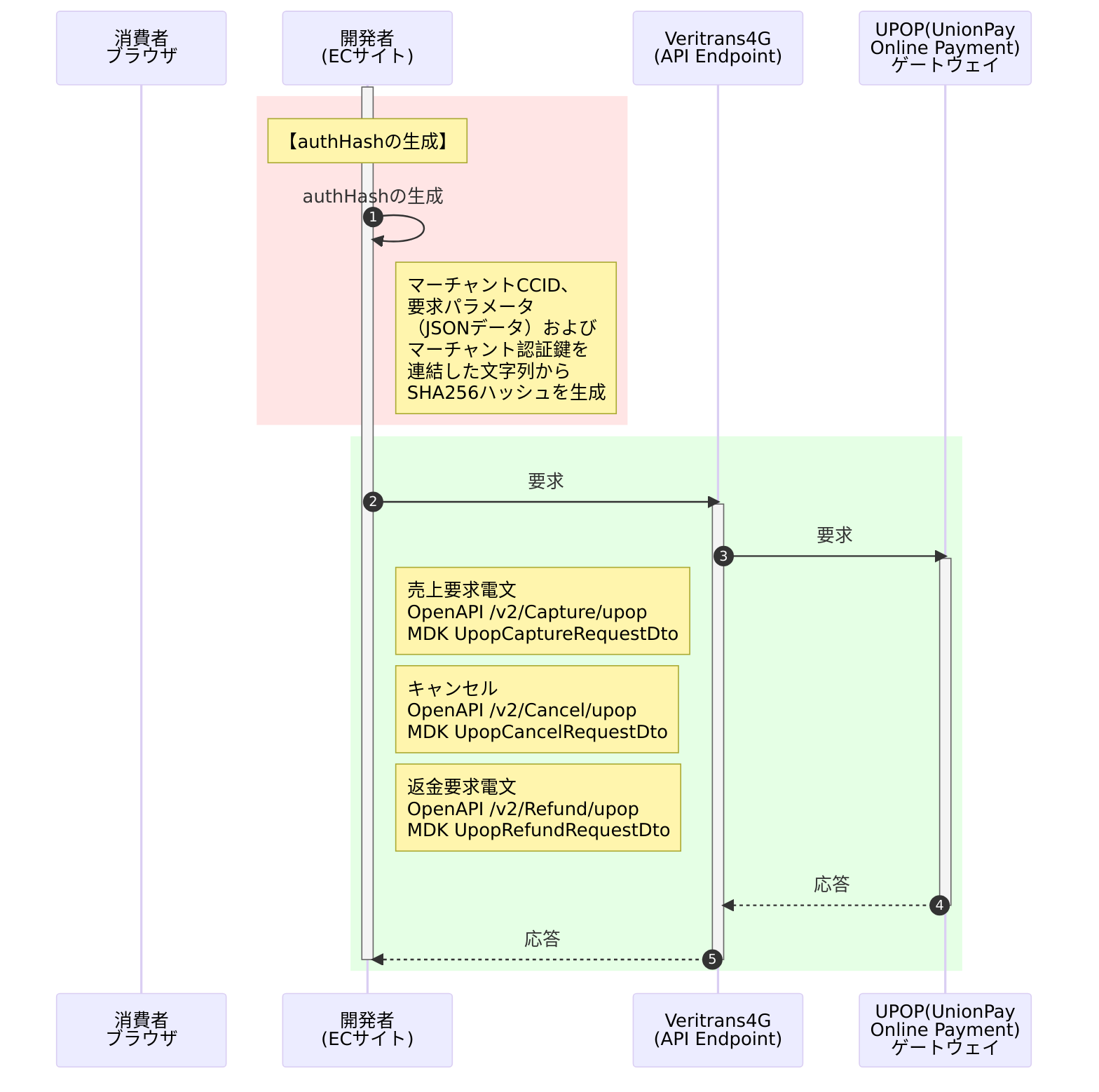

与信後売上／キャンセル／返金請求時の処理フロー
テストについて
APIリクエストのテストを実際に行いたい場合は、以下のテストガイドにテスト仕様が解説されています。
