決済シーケンス図 - 銀行決済

本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。

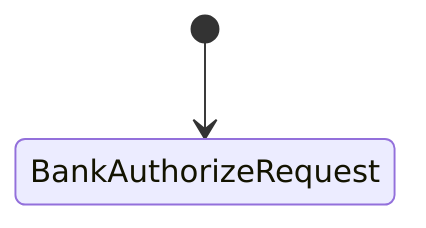

API実行フロー

このダイアグラムは、銀行決済のAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。

使用可能なコマンド一覧
コマンド	概要	MDKインターフェース(要求電文名)	APIエンドポイント
BankAuthorizeRequest	申込を要求します。	BankAuthorizeRequestDto	/Authorize/bank

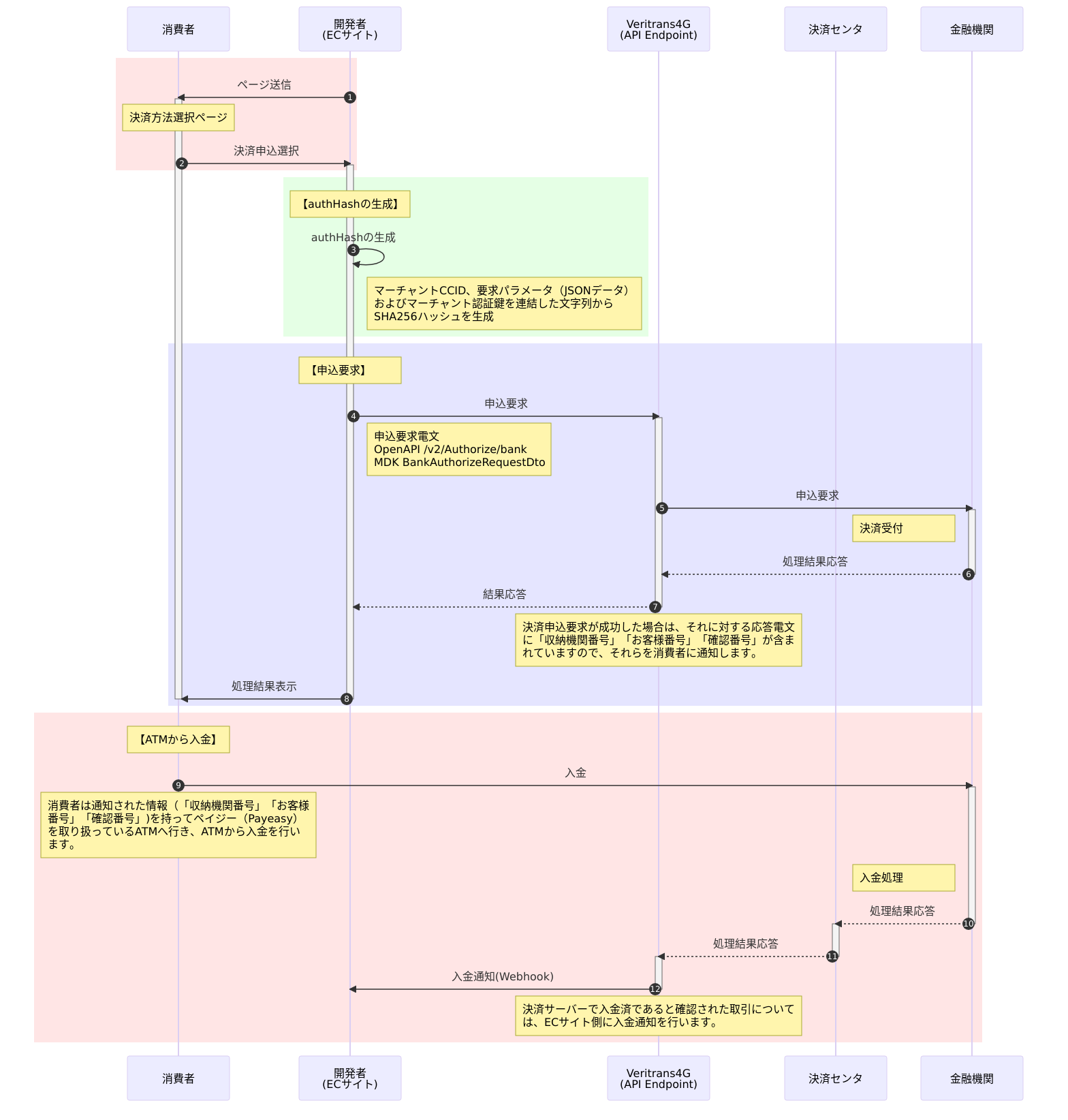

ATM決済 [番号通知方式]

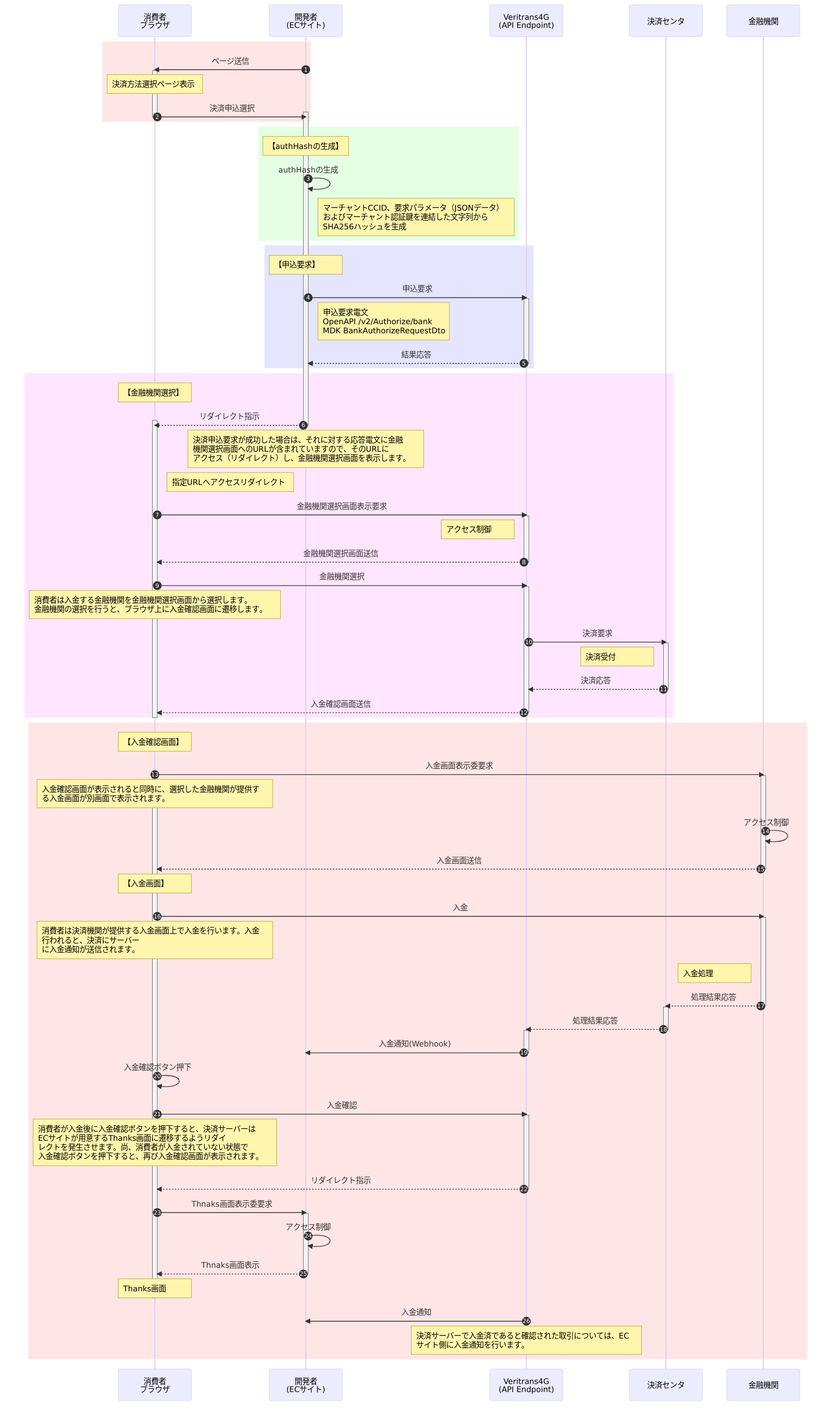

ネットバンク決済 [銀行リンク方式－決済機関コード未指定時]

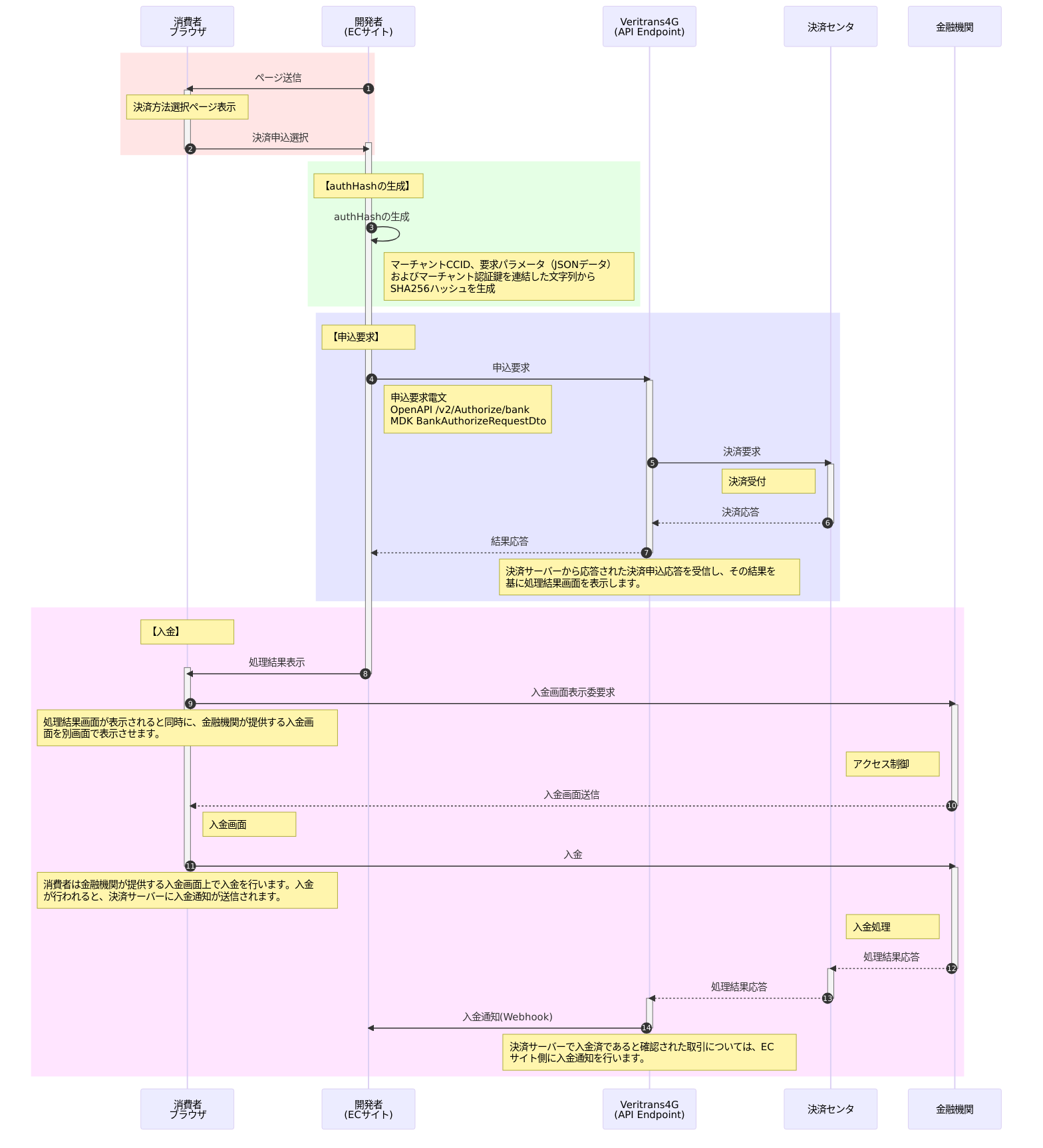

ネットバンク決済 [銀行リンク方式－決済機関コード指定時]

テストについて

APIリクエストのテストを実際に行いたい場合は、以下のテストガイドにテスト仕様が解説されています。

MDK(SDK)テストガイド
