決済シーケンス図 - ワンクリック継続課金(サブスクリプション)

本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。

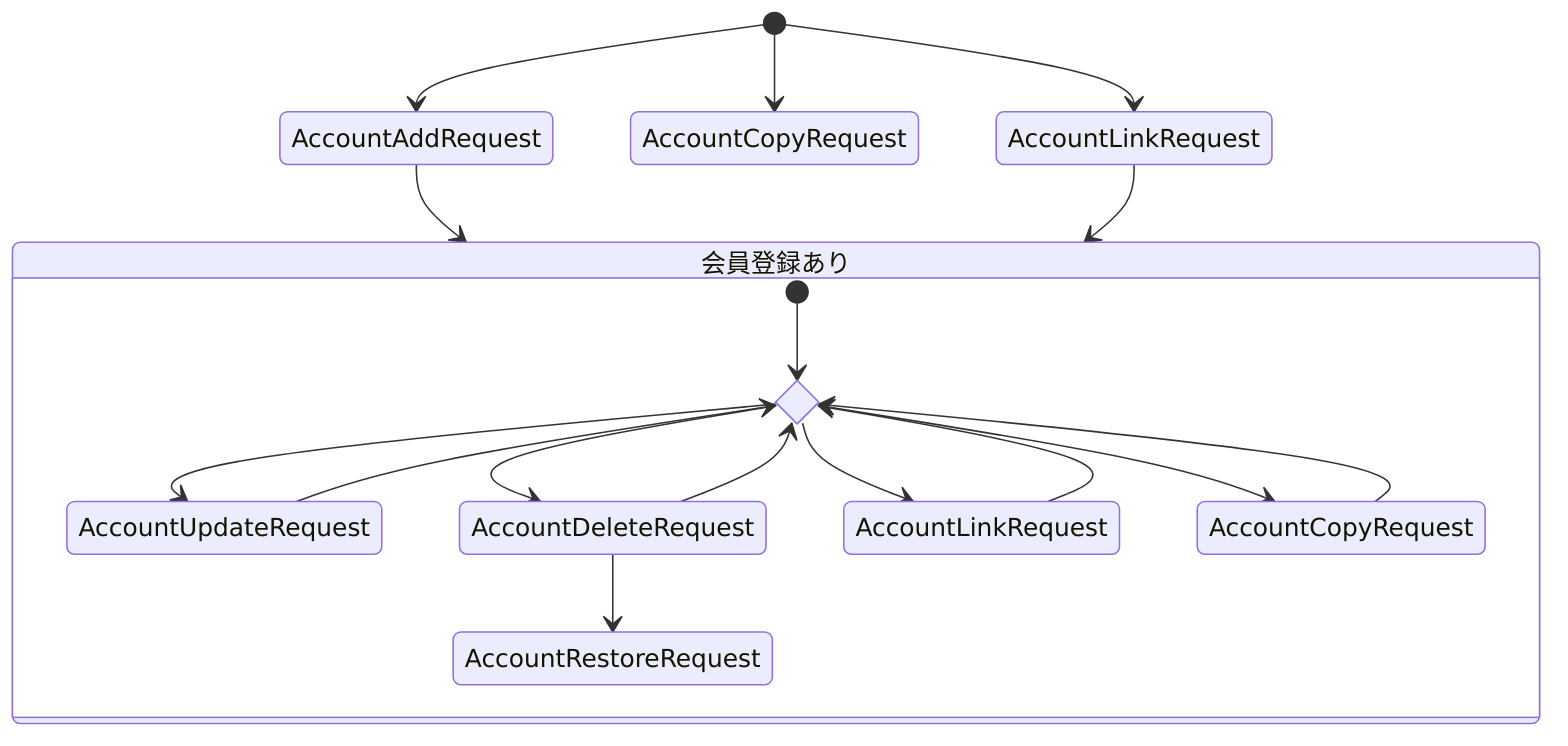

API実行フロー

このダイアグラムは、ワンクリック継続課金のAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。

使用可能なコマンド一覧
コマンド	概要	MDKインターフェース(要求電文名)	APIエンドポイント
AccountAddRequest	会員IDを登録します。	AccountAddRequestDto	/Add/account
AccountUpdateRequest	会員IDの「入会年月日」を更新します。	AccountUpdateRequestDto	/Update/account
AccountDeleteRequest	会員IDの会員情報を、指定された「退会年月日」に削除します。	AccountDeleteRequestDto	/Delete/account
AccountRestoreRequest	削除された会員情報の復元を実行します。	AccountRestoreRequestDto	/Restore/account
AccountLinkRequest	会員情報とカード決済で利用したカード情報を紐付けます。	AccountLinkRequestDto	/Link/account
AccountCopyRequest	登録されている会員情報を複製します。	AccountCopyRequestDto	/Copy/account

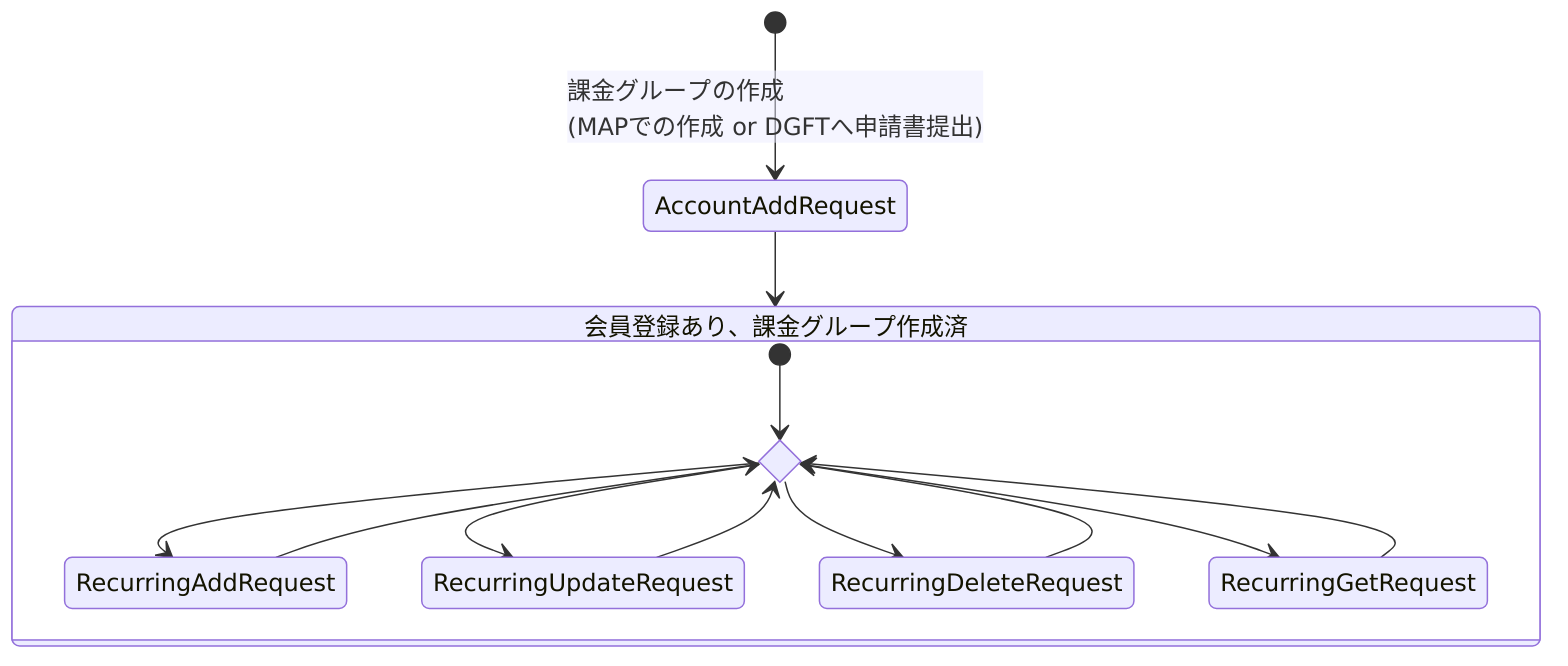

API実行フロー

使用可能なコマンド一覧
コマンド	概要	MDKインターフェース(要求電文名)	APIエンドポイント
RecurringAddRequest	会員IDに課金情報を紐付けて登録します。	RecurringAddRequestDto	/Add/recurring
RecurringUpdateRequest	会員IDに紐付けられている課金情報を更新します。	RecurringUpdateRequestDto	/Update/recurring
RecurringDeleteRequest	会員IDに紐付けられている課金情報を削除します。	RecurringDeleteRequestDto	/Delete/recurring
RecurringGetRequest	会員IDに紐付けられた課金情報を取得します。	RecurringGetRequestDto	/Get/recurring

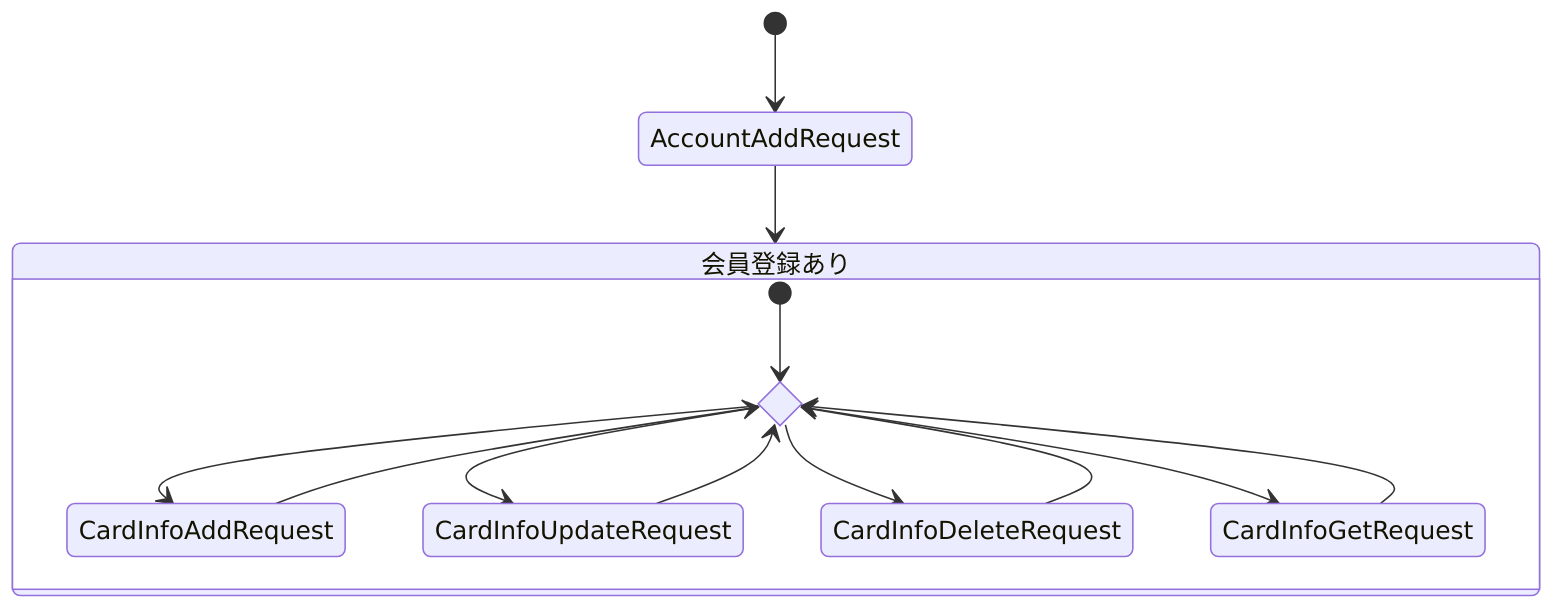

API実行フロー

使用可能なコマンド一覧
コマンド	概要	MDKインターフェース(要求電文名)	APIエンドポイント
CardinfoAddRequest	会員IDにカード情報を紐付けて登録します。	CardinfoAddRequestDto	/Add/cardinfo
CardinfoUpdateRequest	当該会員ID、およびカードIDに紐付けられたカード情報を更新します。	CardinfoUpdateRequestDto	/Update/cardinfo
CardinfoDeleteRequest	会員IDに紐付けられたカード情報を削除します。	CardinfoDeleteRequestDto	/Delete/cardinfo
CardinfoGetRequest	会員IDに紐付けられたカード情報を取得します。	CardinfoGetRequestDto	/Get/cardinfo

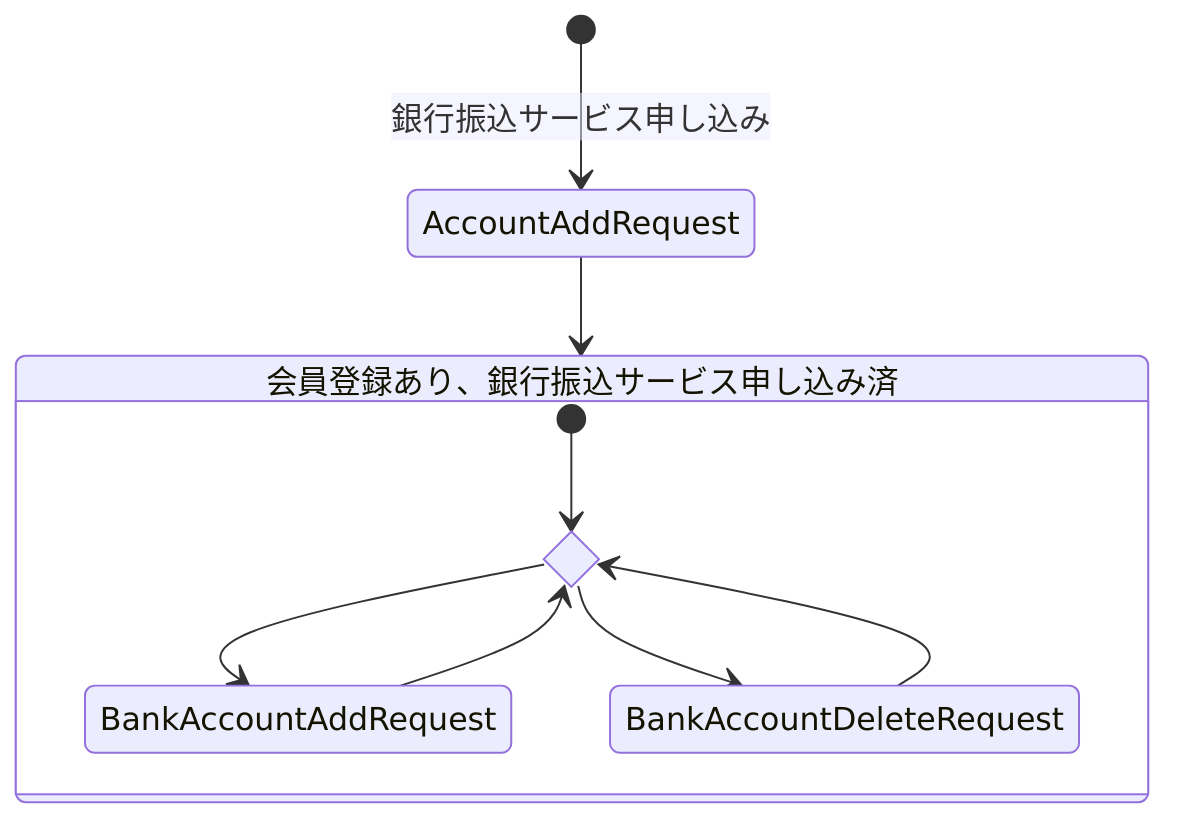

API実行フロー

使用可能なコマンド一覧
コマンド	概要	MDKインターフェース(要求電文名)	APIエンドポイント
BankAccountAddRequest	会員IDに口座情報を紐付けて登録します。	BankAccountAddRequestDto	/Add/bankaccount
BankAccountDeleteRequest	会員IDに紐付けられた口座情報を削除します。	BankAccountDeleteRequestDto	/Delete/bankaccount

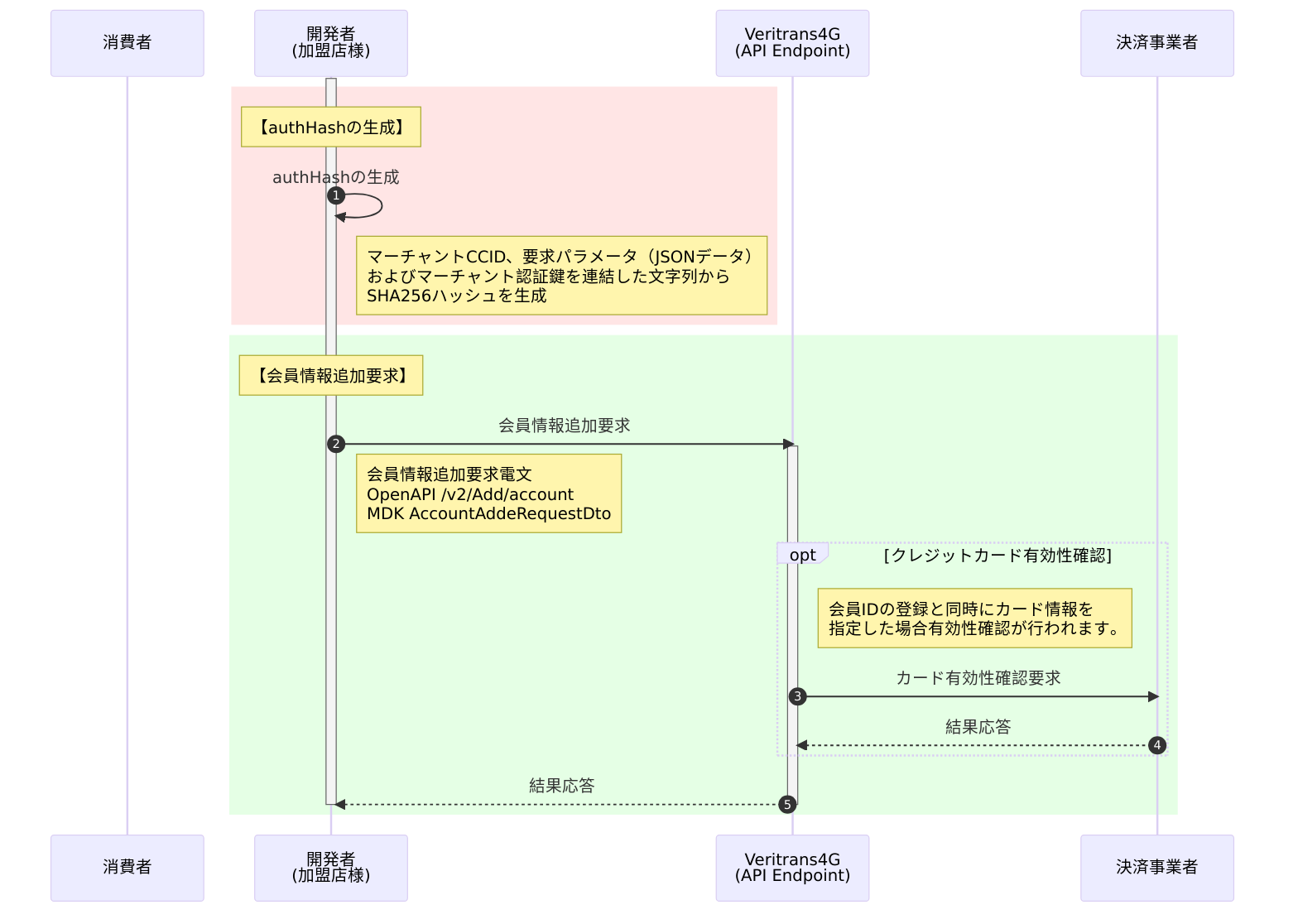

会員情報_追加

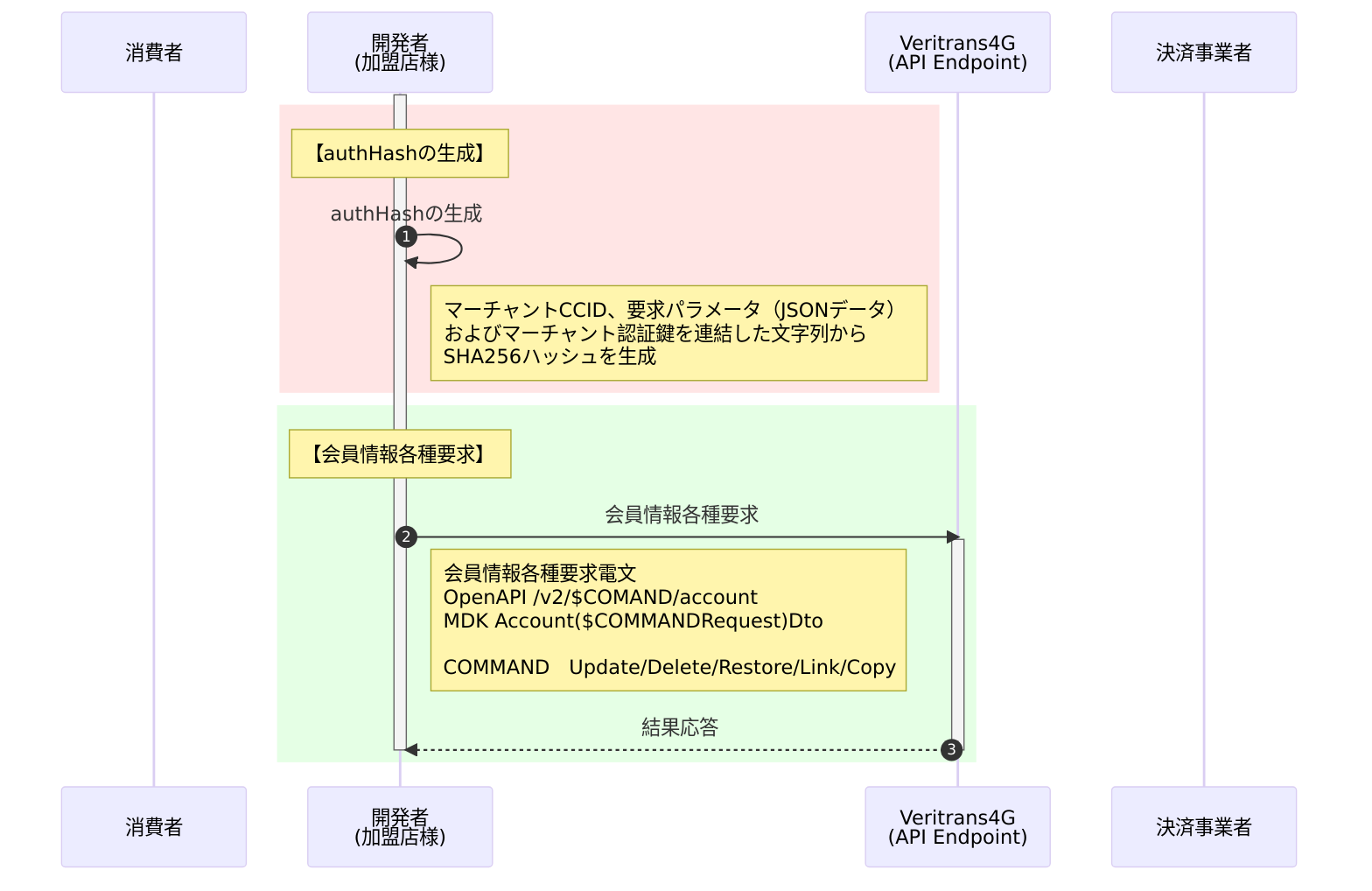

会員情報_共通

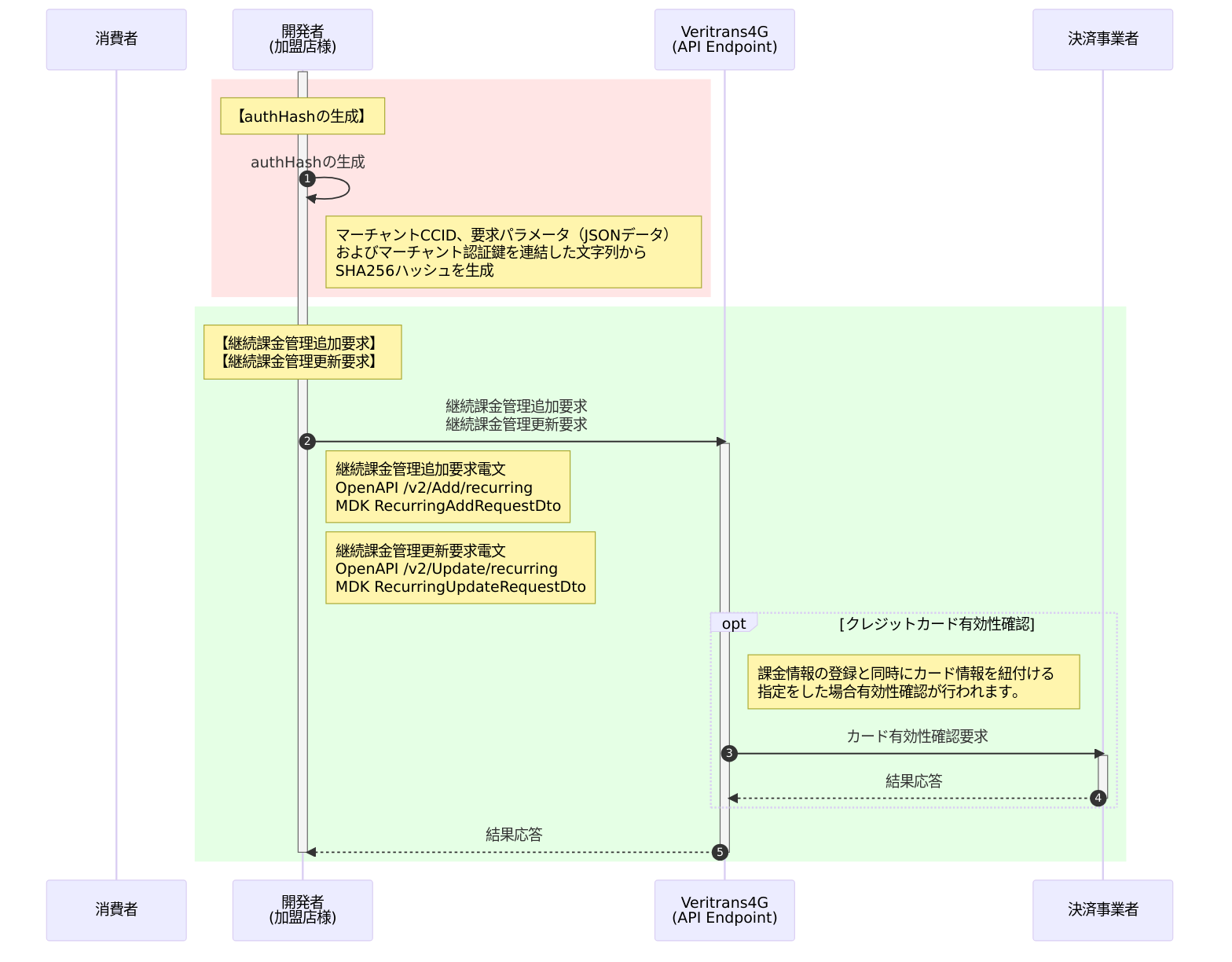

継続課金管理_追加・更新

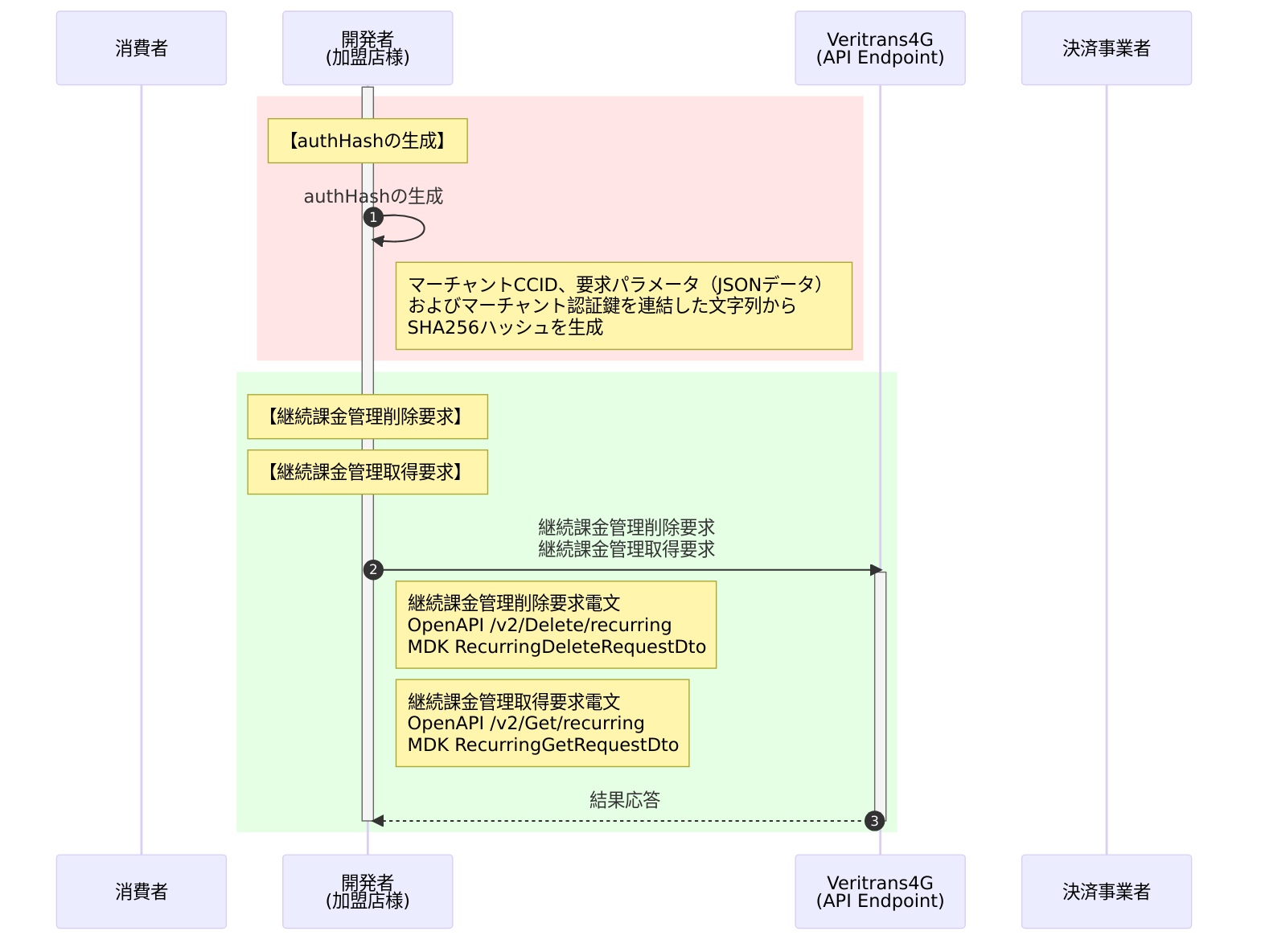

継続課金管理_削除・取得

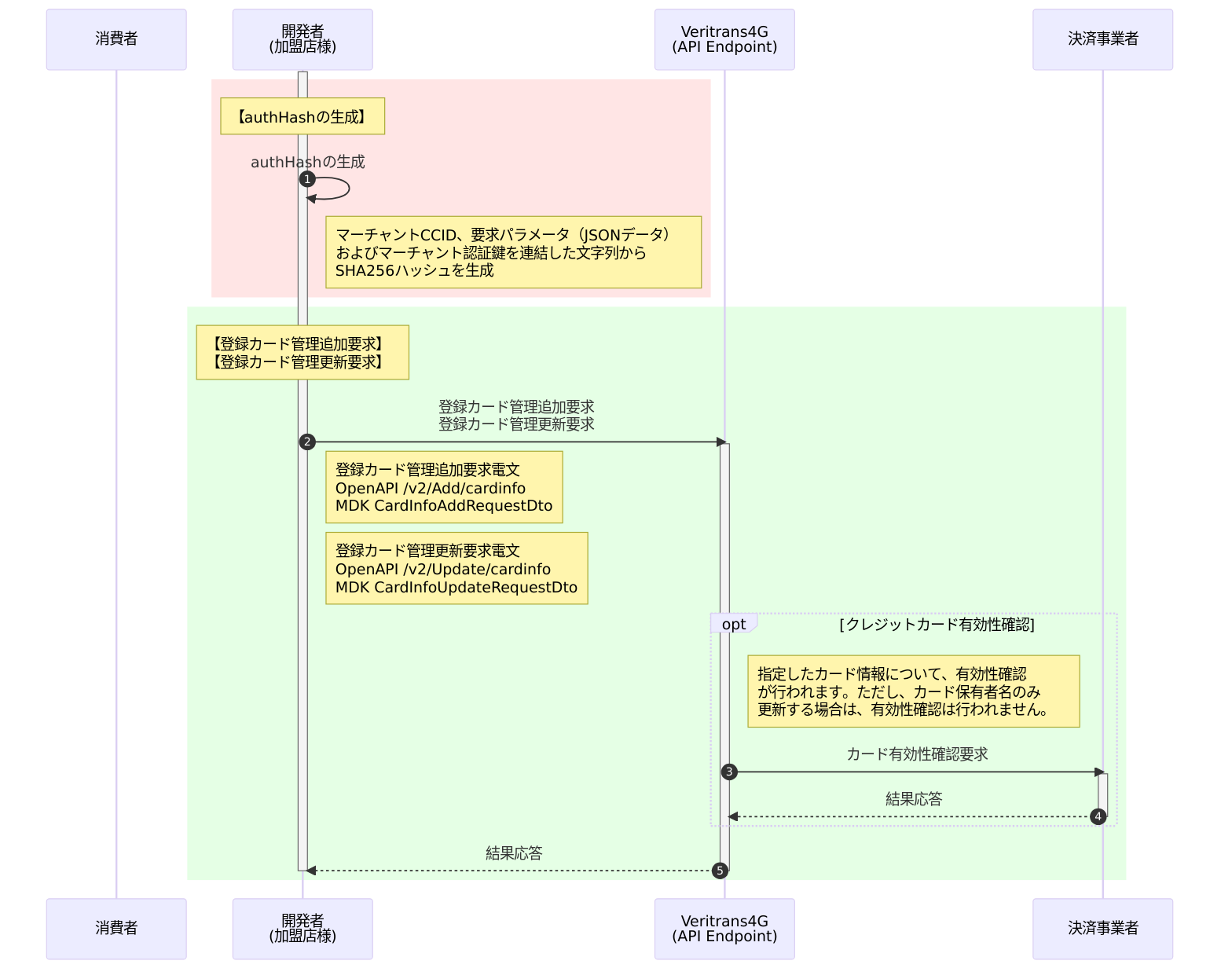

登録カード管理_追加・更新

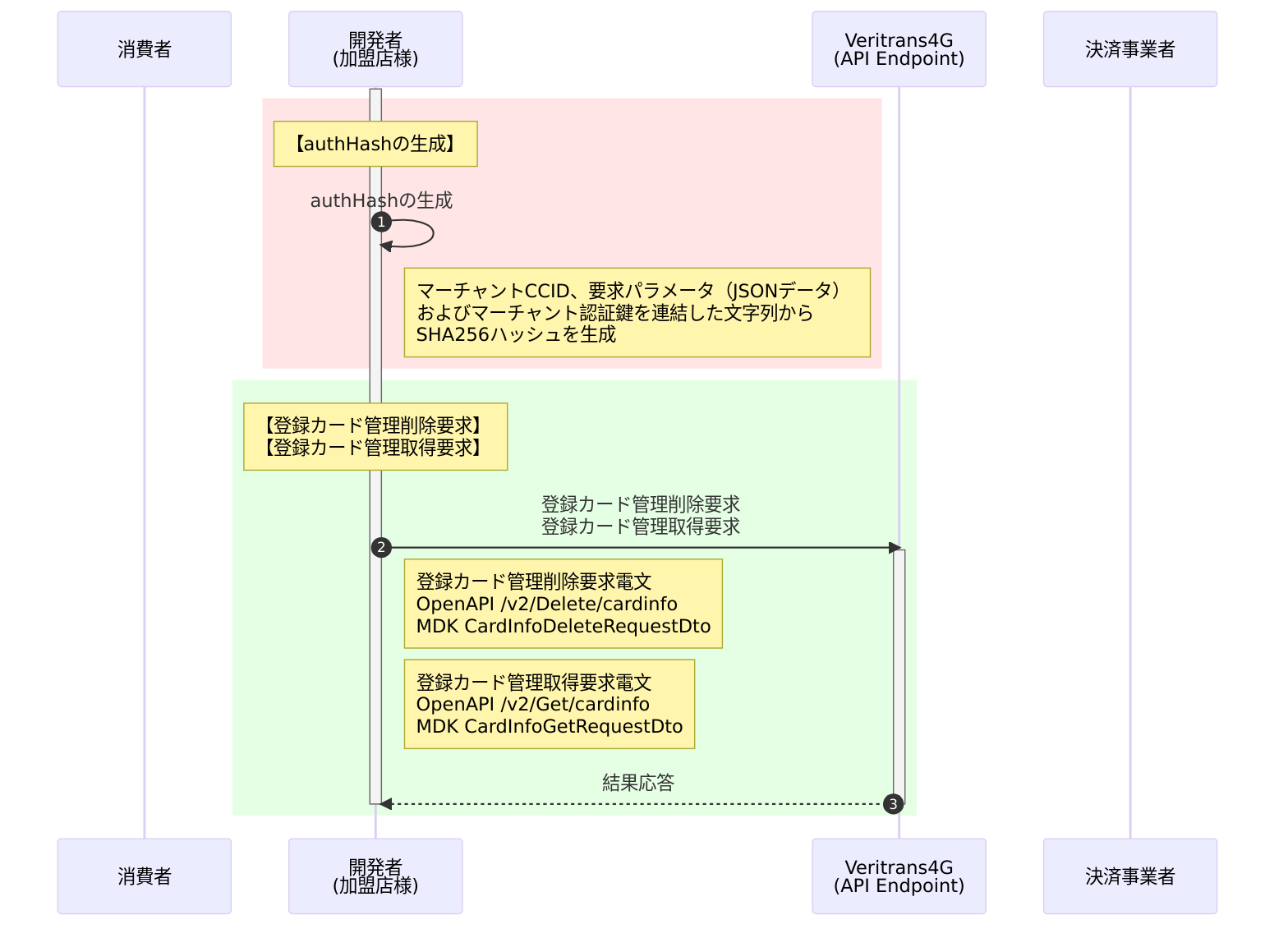

登録カード管理_削除・取得

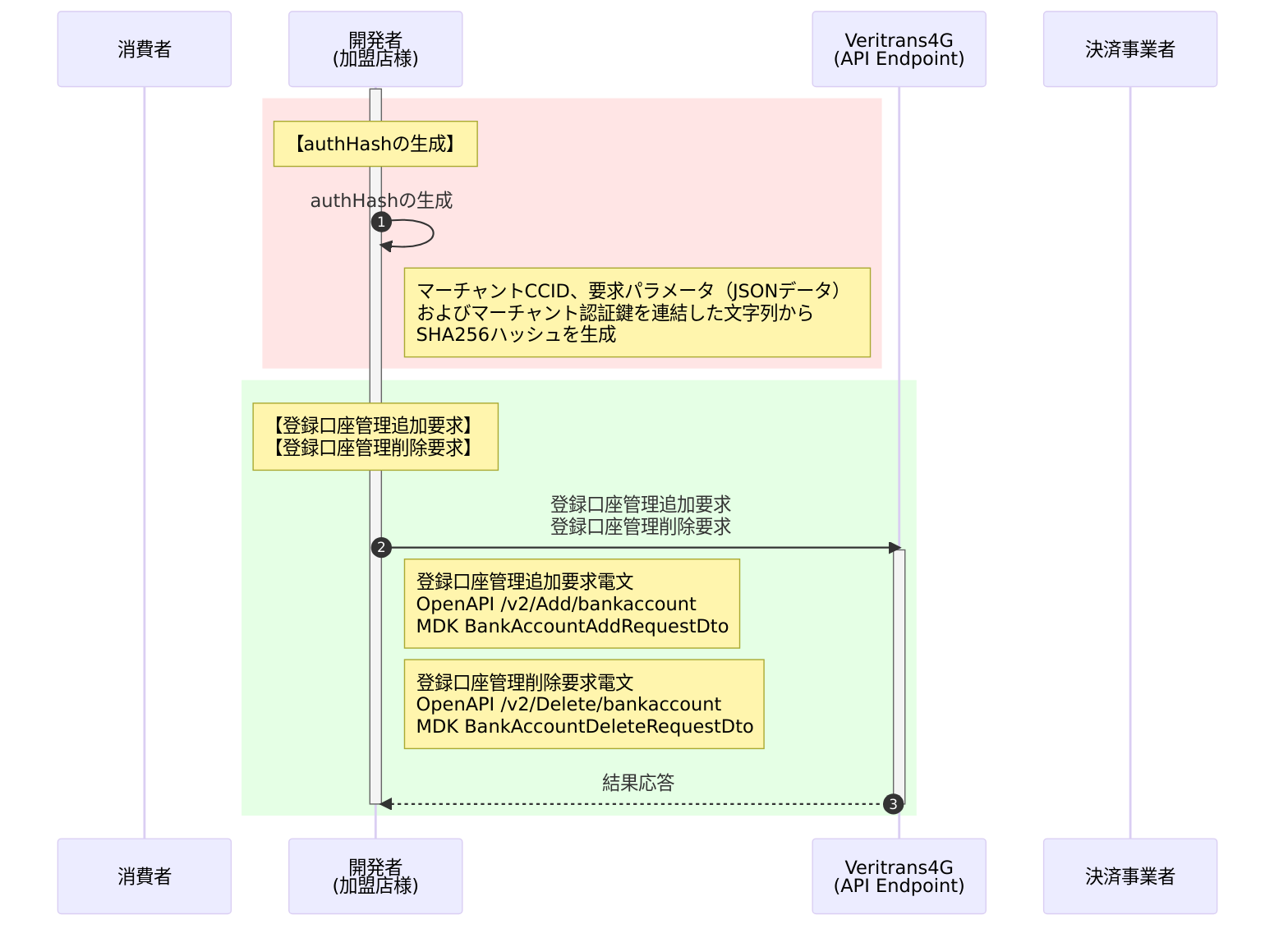

登録口座管理_追加・削除

テストについて

APIリクエストのテストを実際に行いたい場合は、以下のテストガイドにテスト仕様が解説されています。

MDK(SDK)テストガイド
