決済シーケンス図 - LINE Pay

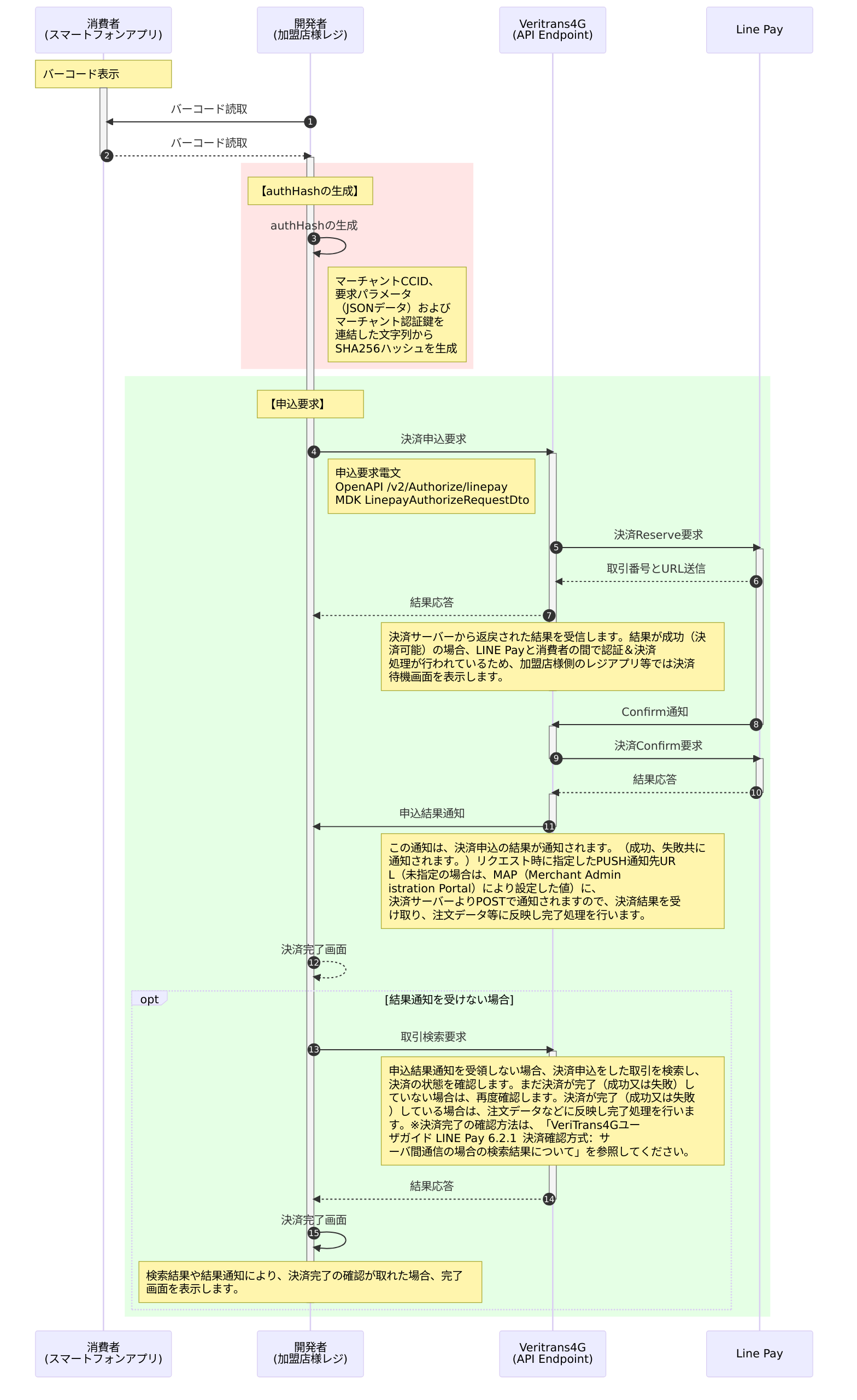

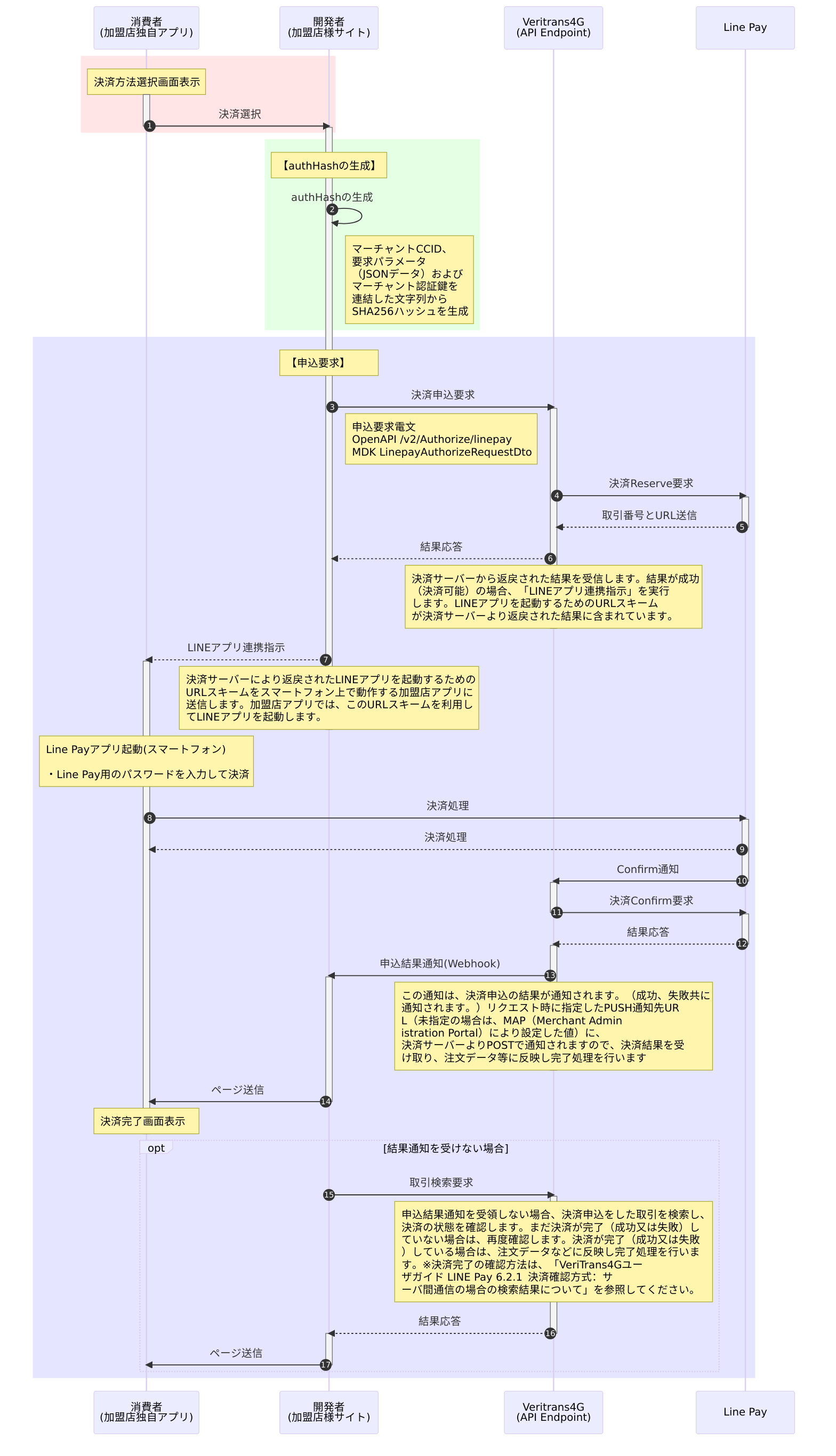

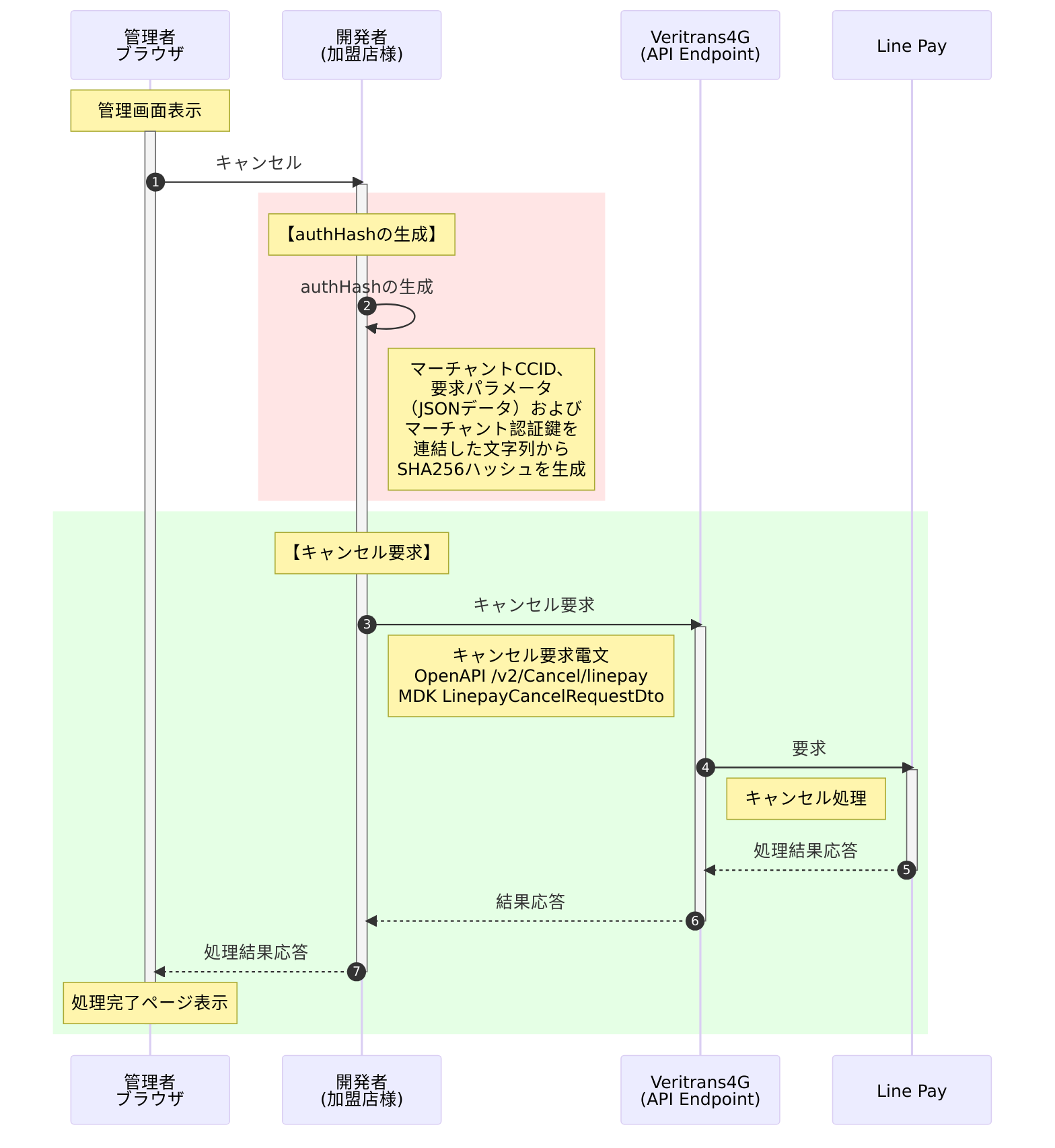

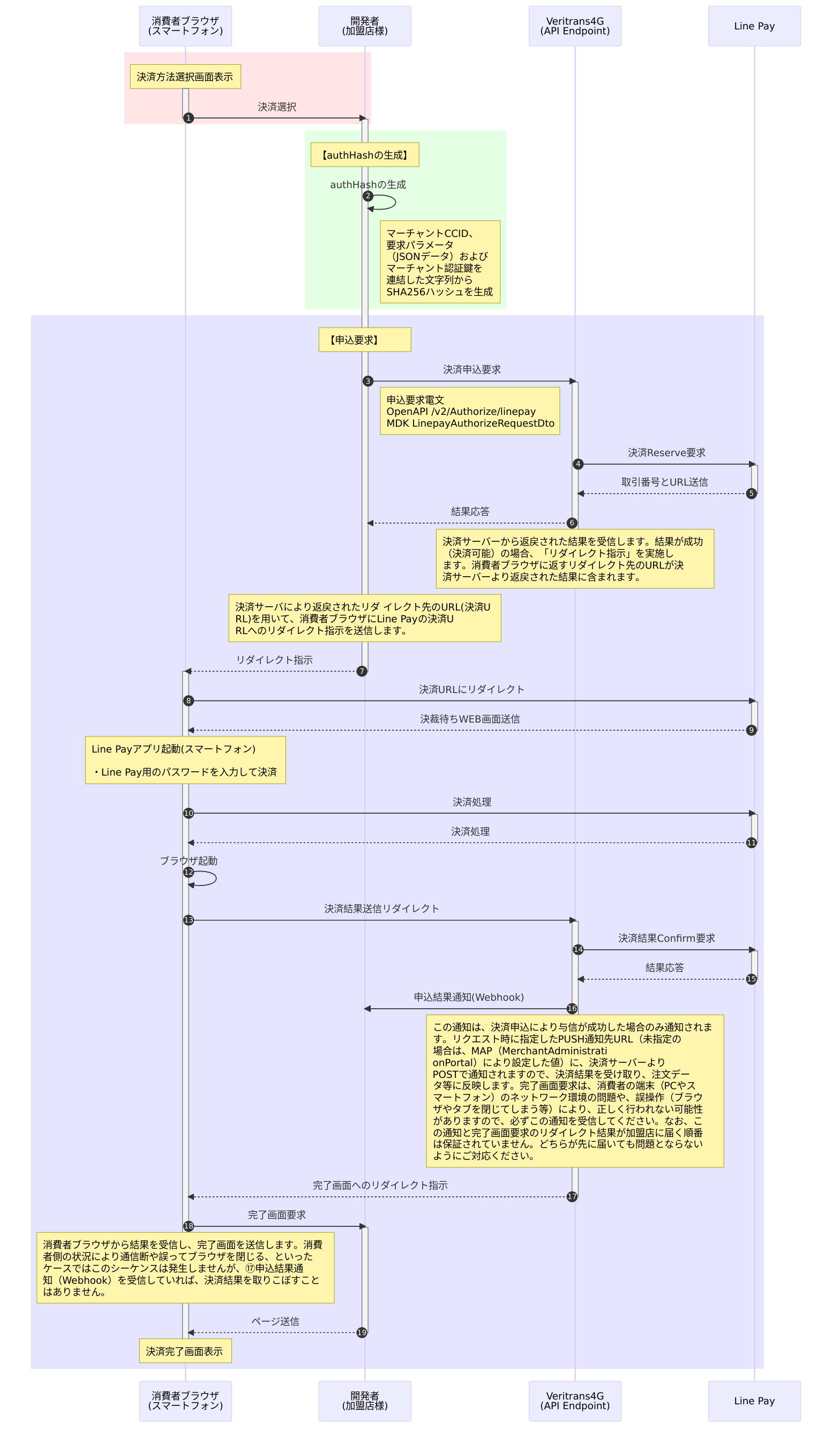

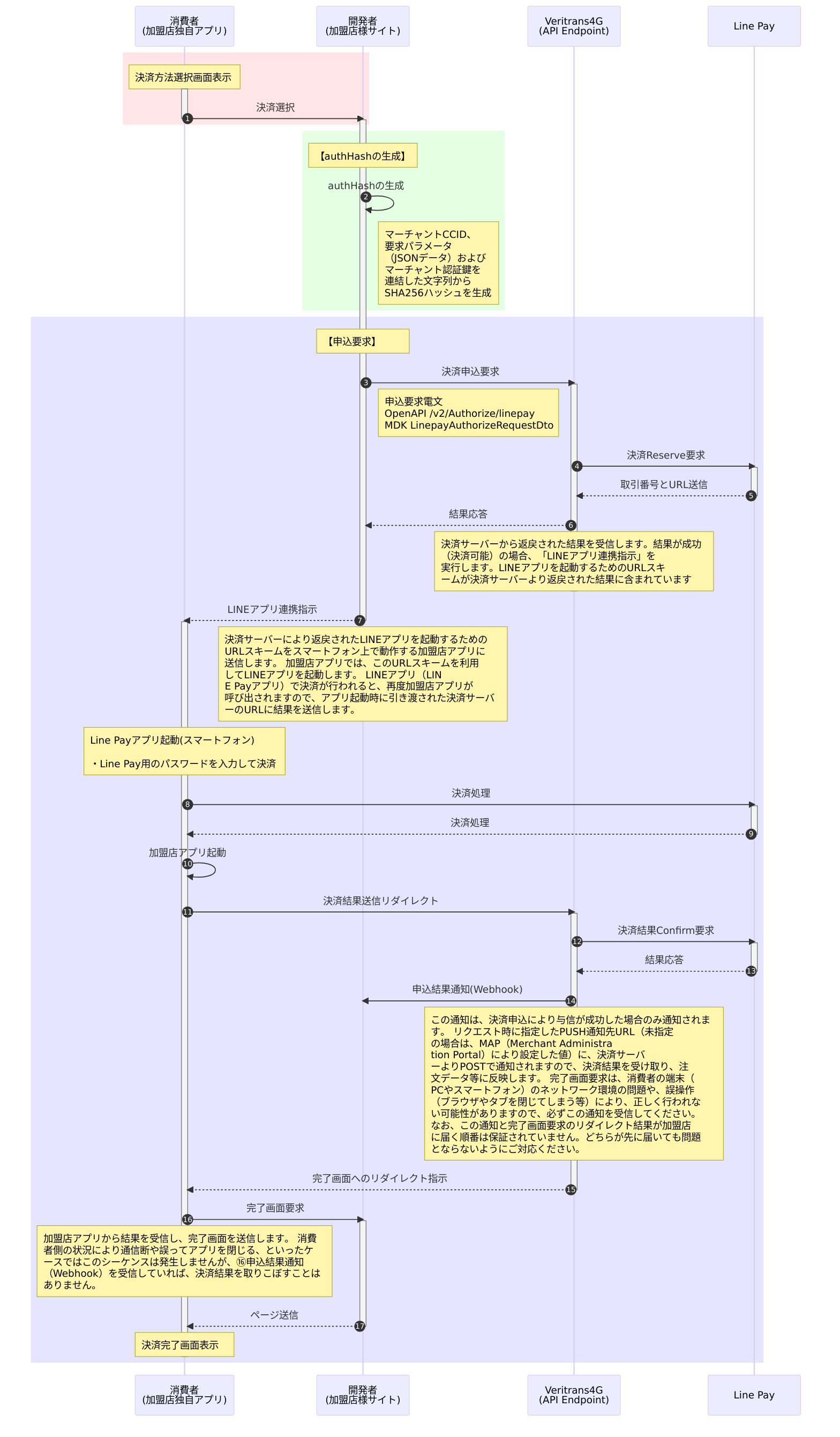

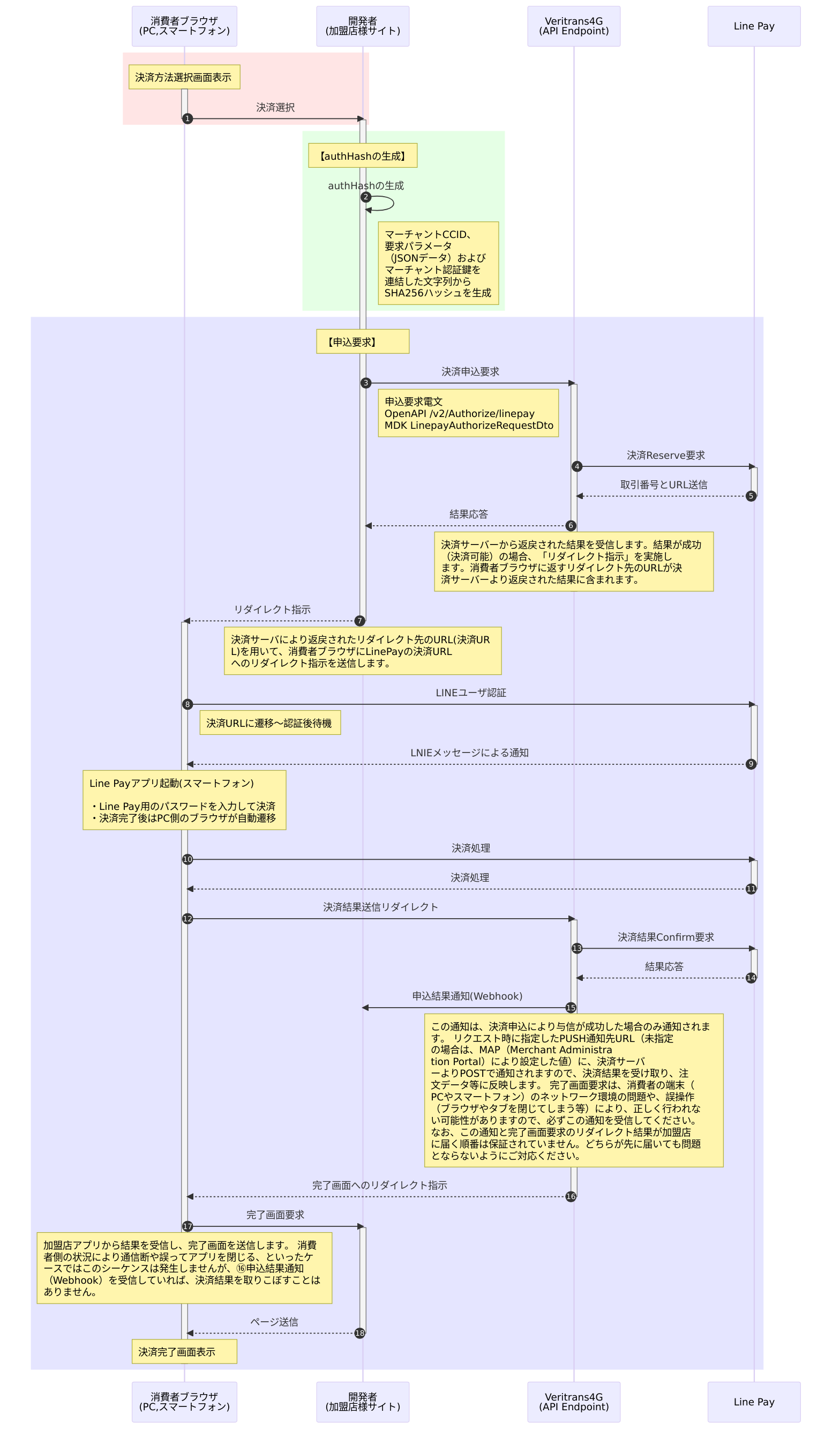

本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。

API実行フロー

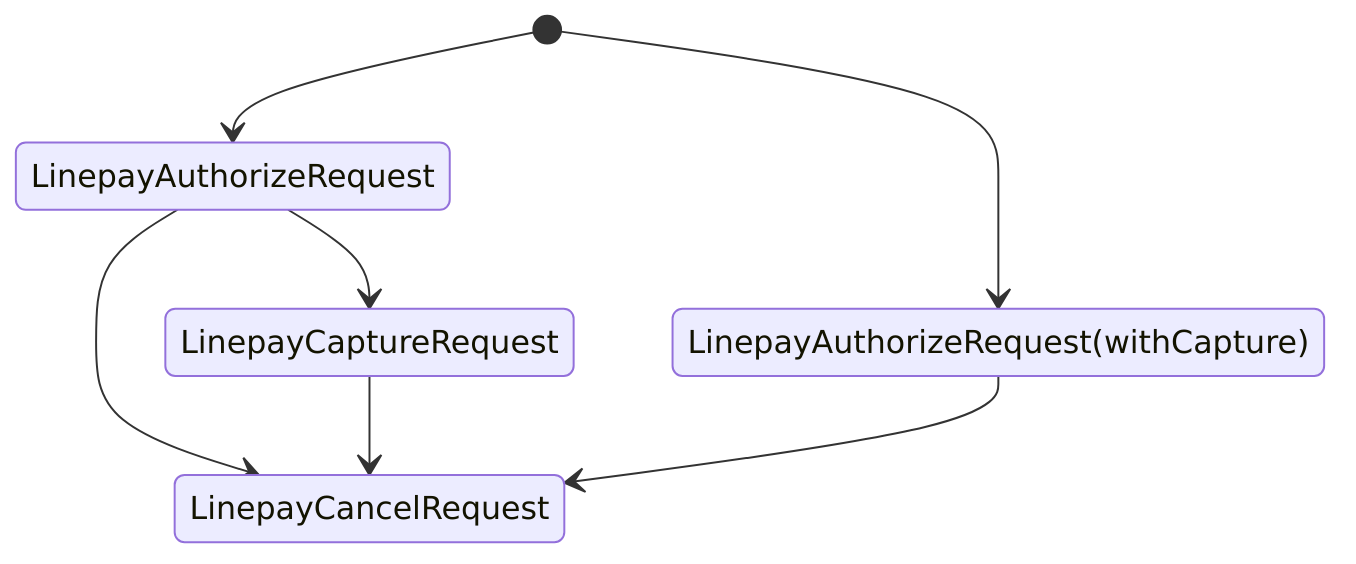

このダイアグラムは、LINE PayのAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。

使用可能なコマンド一覧
コマンド	概要	MDKインターフェース(要求電文名)	APIエンドポイント
LinepayAuthorizeRequest	決済の申し込みを要求します。売上を同時に要求することも可能です。	LinepayAuthorizeRequestDto	/Authorize/linepay
LinepayCaptureRequest	申込済み取引の売上確定を要求します。オーソリ時の金額を超えない範囲で、売上金額を指定できます（部分売上）。	LinepayCaptureRequestDto	/Capture/linepay
LinepayCancelRequest	決済を取消（キャンセル）します。売上前の取消については、与信（オーソリ）の取消となります売上後の取消。については、売上金額を超えない範囲で、取消金額を指定できます（部分取消）部分取消は、決済金額の残りが0円になるまで繰り返し実行できます。	LinepayCancelRequestDto	/Cancel/linepay
