決済シーケンス図 - 楽天ペイ
本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。
API実行フロー

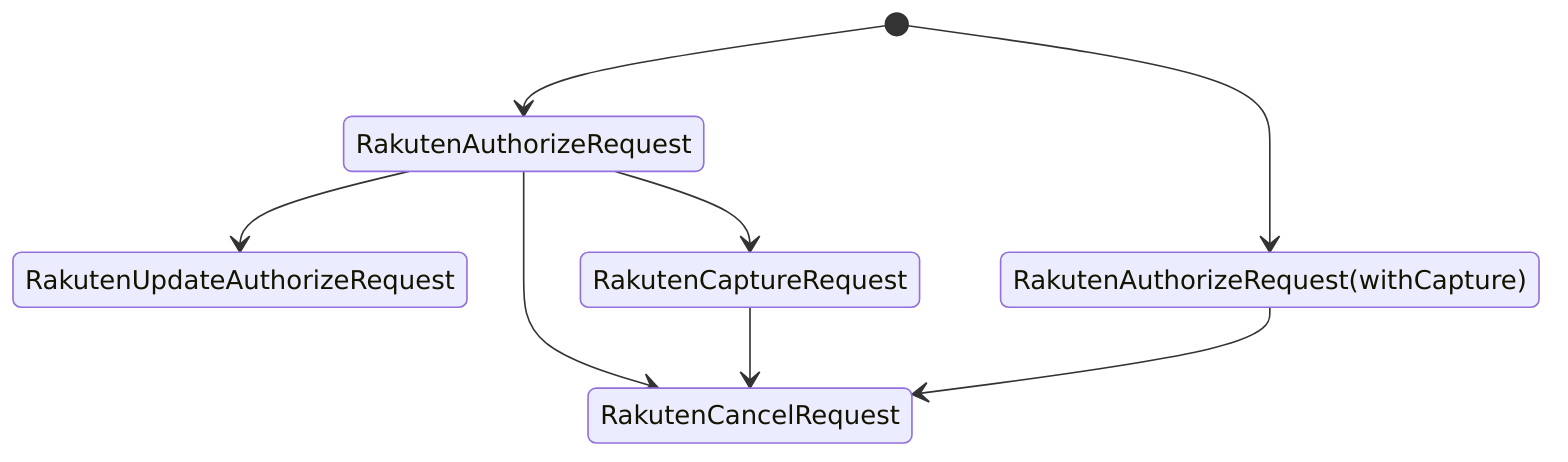

このダイアグラムは、楽天ペイのAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。
デジタルコンテンツ
| コマンド | 概要 | MDKインターフェース(要求電文名) | APIエンドポイント |
|---|---|---|---|
| RakutenAuthorizeRequest | 決済の申し込みを要求します。売上を 同時に要求することも可能です。 |
RakutenAuthorizeRequestDto | /Authorize/rakuten |
| RakutenCaptureRequest | 申込済み取引の売上確定を要求します。 | RakutenCaptureRequestDto | /Capture/rakuten |
| RakutenCancelRequest | 決済取消(キャンセル)を要求します。 | RakutenCancelRequestDto | /Cancel/rakuten |
| RakutenUpdateAuthorizeRequest | 売上前または与信取消(キャンセル)前 の取引に対して与信の変更(与信期限 延長、金額変更)を要求します。 |
RakutenUpdateAuthorizeRequestDto | /UpdateAuthorize/rakuten |

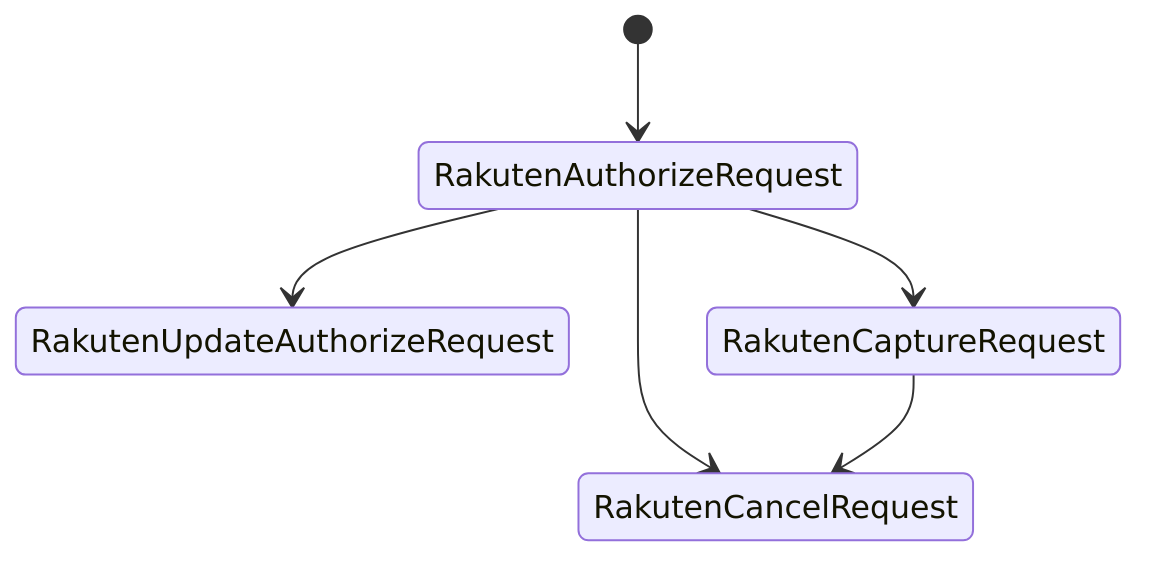

物販
| コマンド | 概要 | MDKインターフェース(要求電文名) | APIエンドポイント |
|---|---|---|---|
| RakutenAuthorizeRequest | 決済の申し込みを要求します。物品販 売の場合は、商品を発送する前に売上 を行うことは禁止されています | RakutenAuthorizeRequestDto | /Authorize/rakuten |
| RakutenCaptureRequest | 申込済み取引の売上確定を要求します。 | RakutenCaptureRequestDto | /Capture/rakuten |
| RakutenCancelRequest | 決済取消(キャンセル)を要求します。 | RakutenCancelRequestDto | /Cancel/rakuten |
| RakutenUpdateAuthorizeRequest | 売上前または与信取消(キャンセル)前 の取引に対して与信の変更(与信期限 延長、金額変更)を要求します。 |
RakutenUpdateAuthorizeRequestDto | /UpdateAuthorize/rakuten |

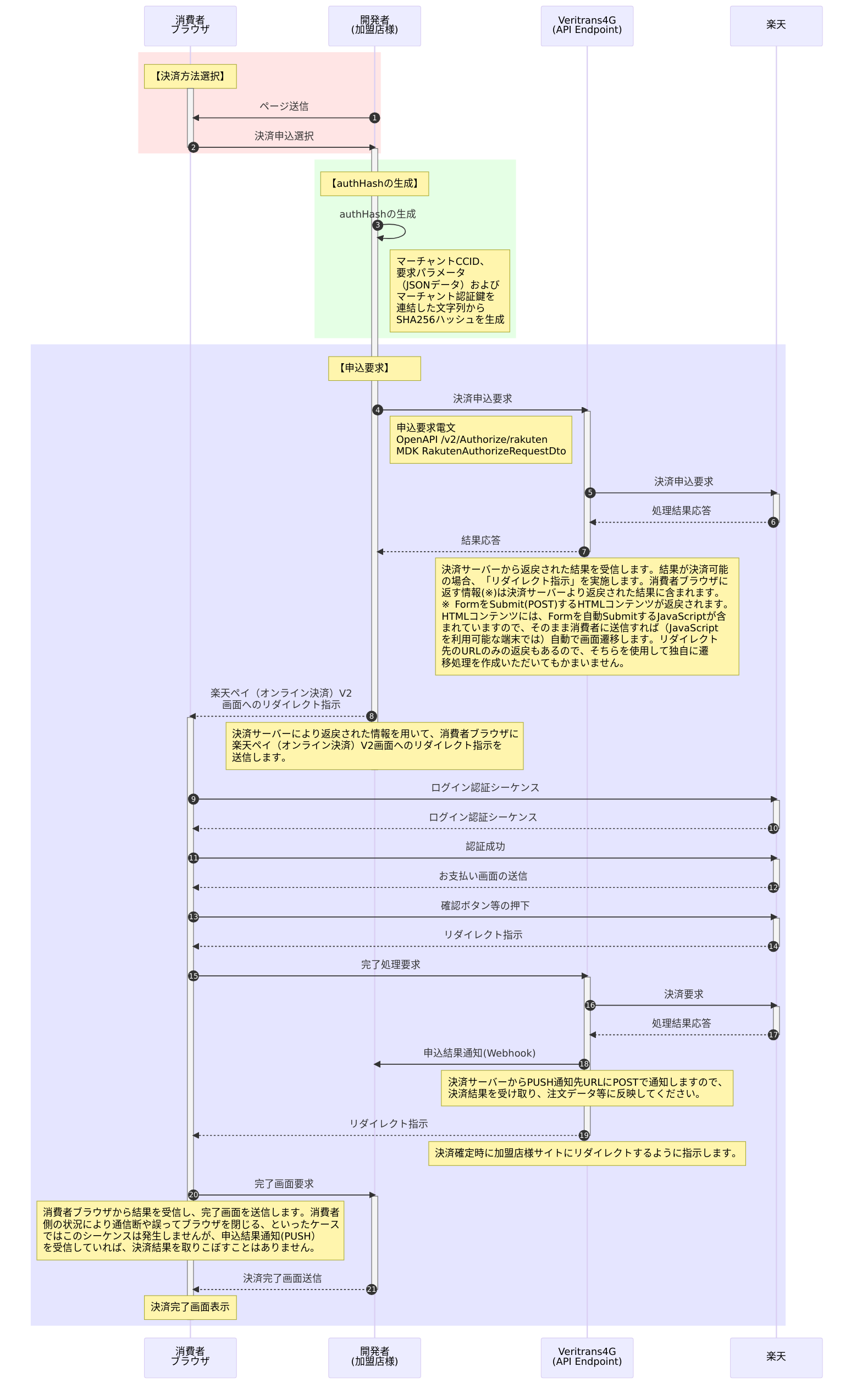

楽天ペイ（オンライン決済）V2：決済申込
楽天ペイ（オンライン決済）V2：売上

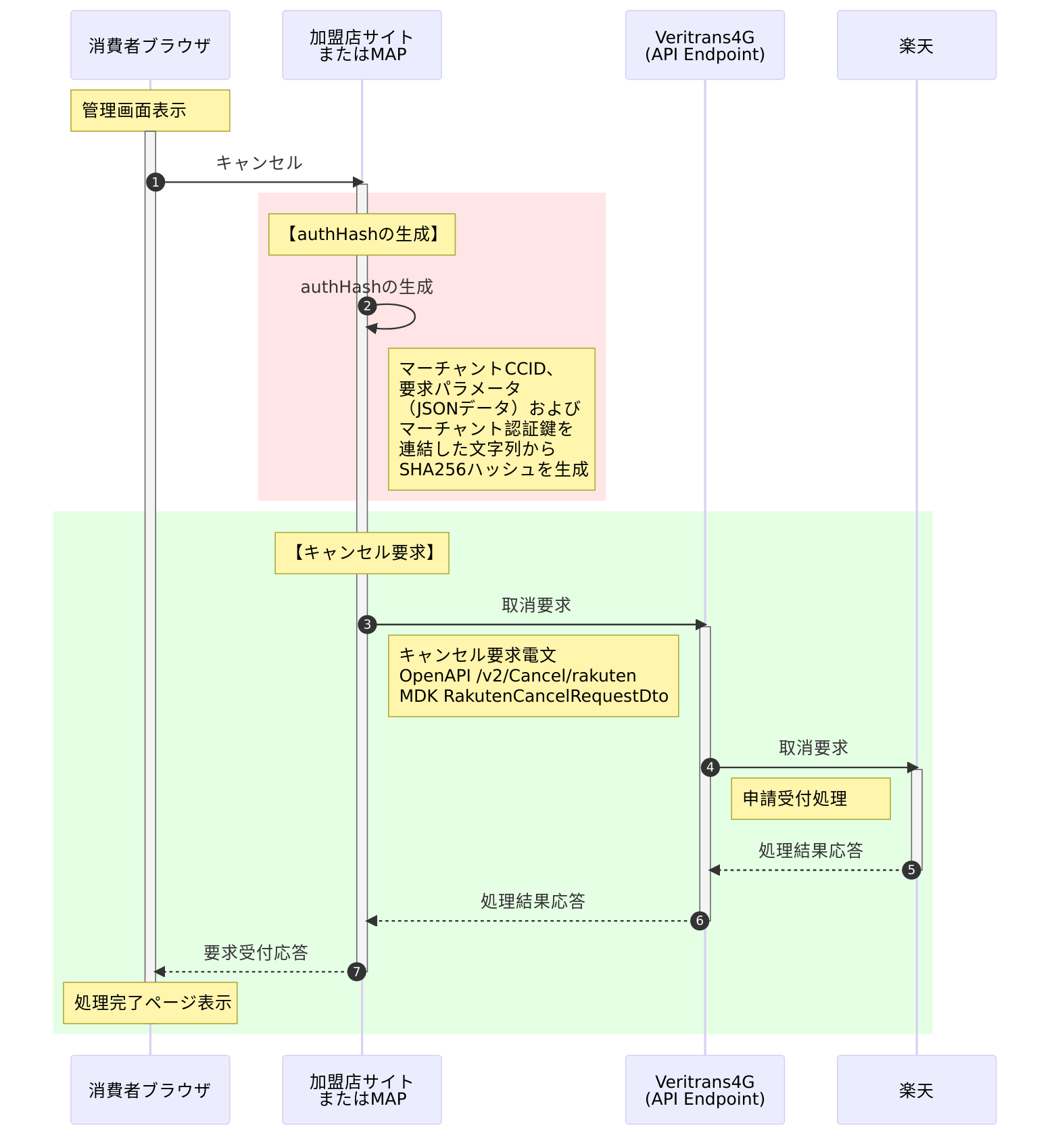

楽天ペイ（オンライン決済）V2：取消

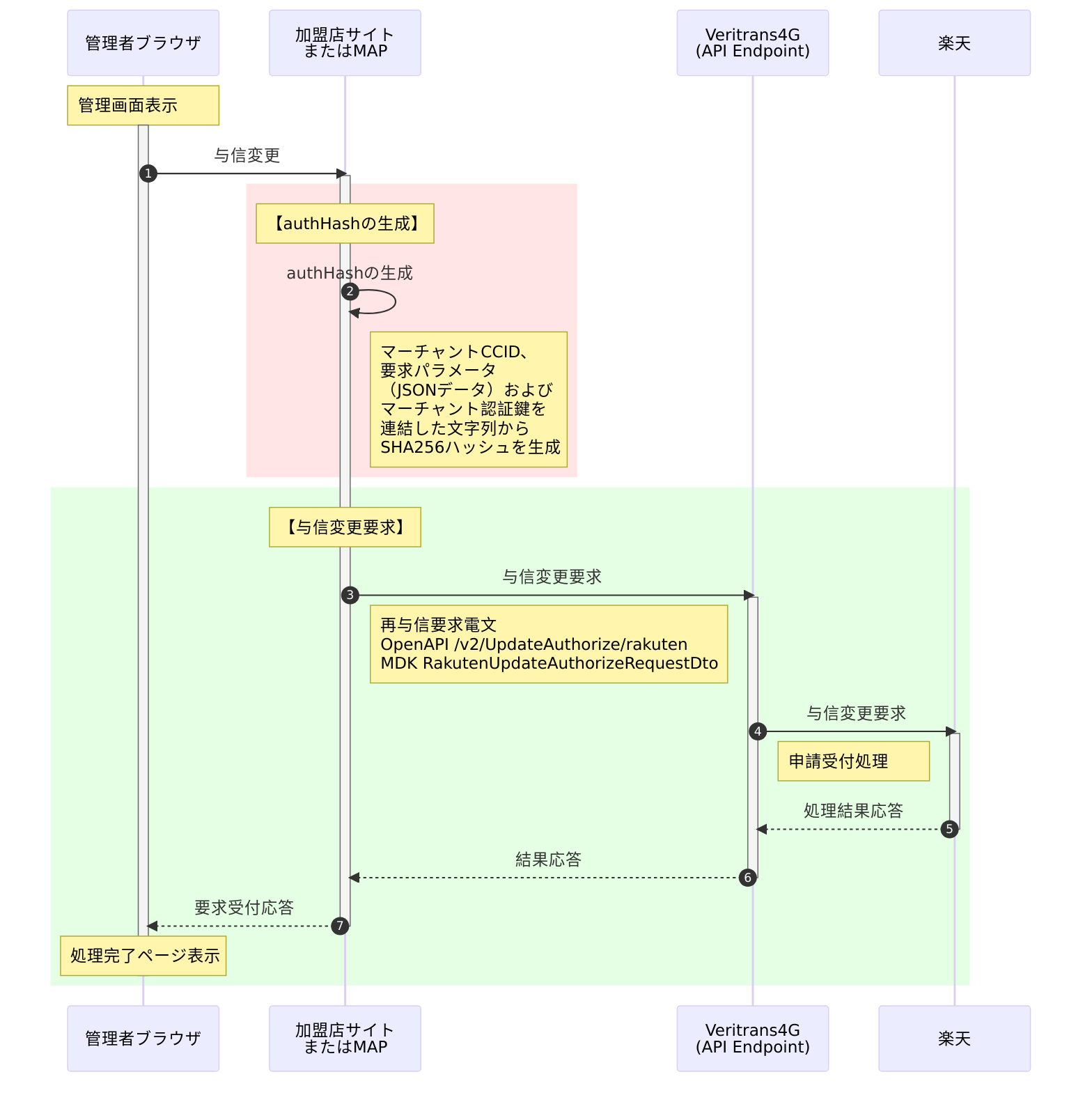

楽天ペイ（オンライン決済）V2：与信変更
テストについて
APIリクエストのテストを実際に行いたい場合は、以下のテストガイドにテスト仕様が解説されています。
