決済シーケンス図 - ファミペイ
本シーケンス図では、APIの呼び出しの流れとその間のインタラクションを記載しています。ユーザーやシステムコンポーネントがどのタイミングでどのAPIリクエストを行うのか、視覚的に追跡することができます。このコンテンツでは、APIの操作のシーケンスやその関連性を簡潔に理解し、より効果的なプログラミングやトラブルシューティングの参考としていただくことを目的としています。

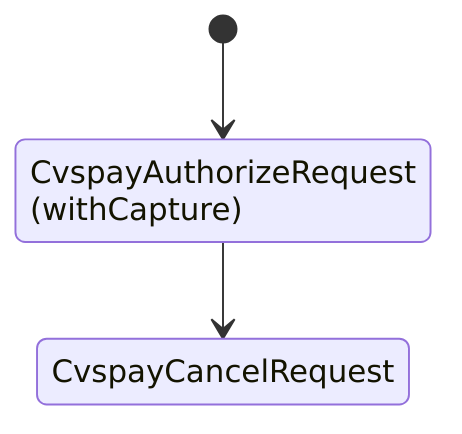

API実行フロー
このダイアグラムは、楽天ペイのAPIの実行順序を視覚的に示しています。シーケンス図と合わせて参照してください。
| コマンド | 概要 | MDKインターフェース(要求電文名) | APIエンドポイント |
|---|---|---|---|
| CvspayAuthorizeRequest | 決済の申し込み（オーソリ）と売上を同時に要求します。 | CvspayAuthorizeRequestDto | /Authorize/cvspay |
| CvspayCancelRequest | 決済を取消（キャンセル）します。取消金額は全額のみとなります。 | CvspayCancelRequestDto | /Cancel/cvspay |

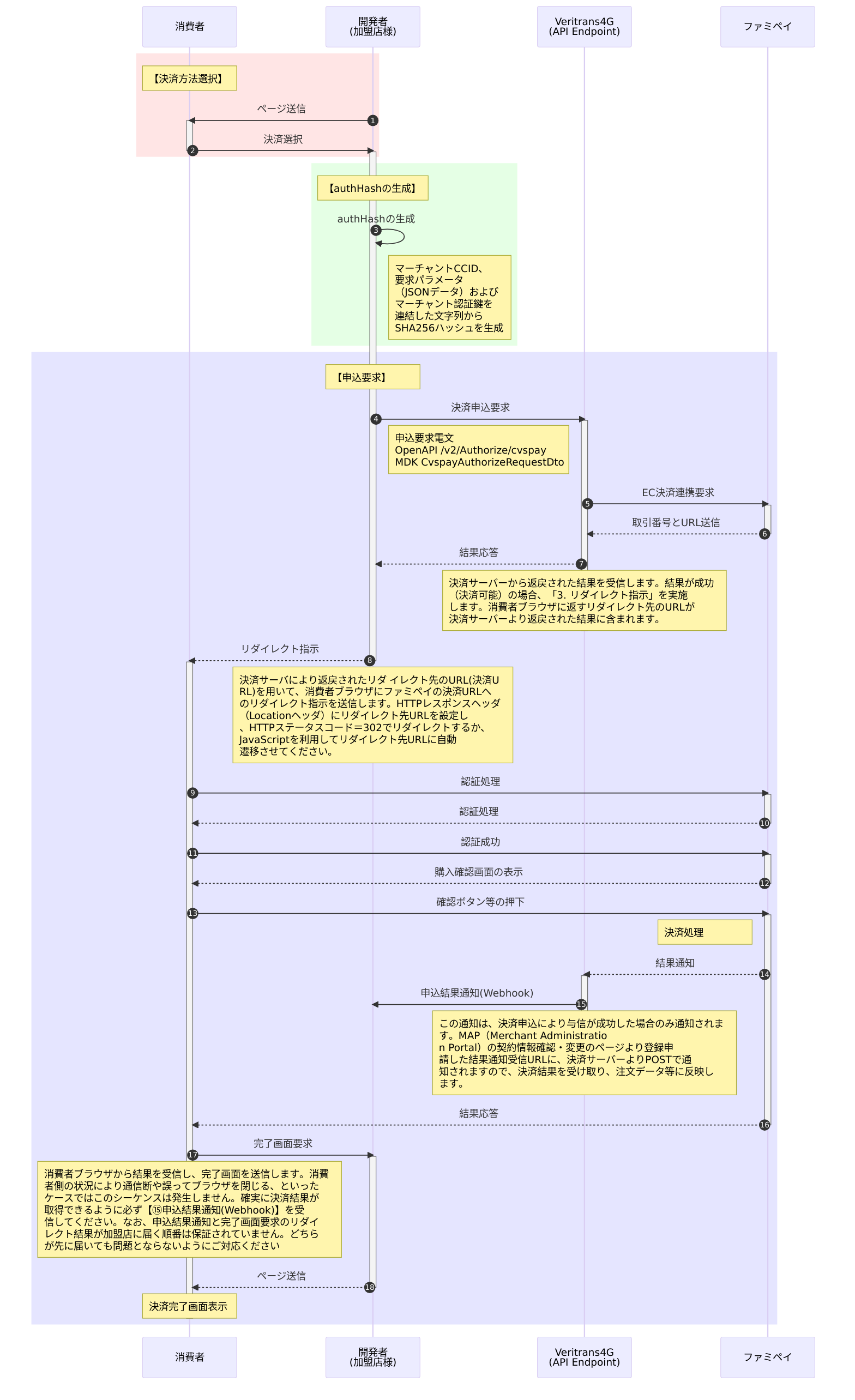

決済申込時の処理

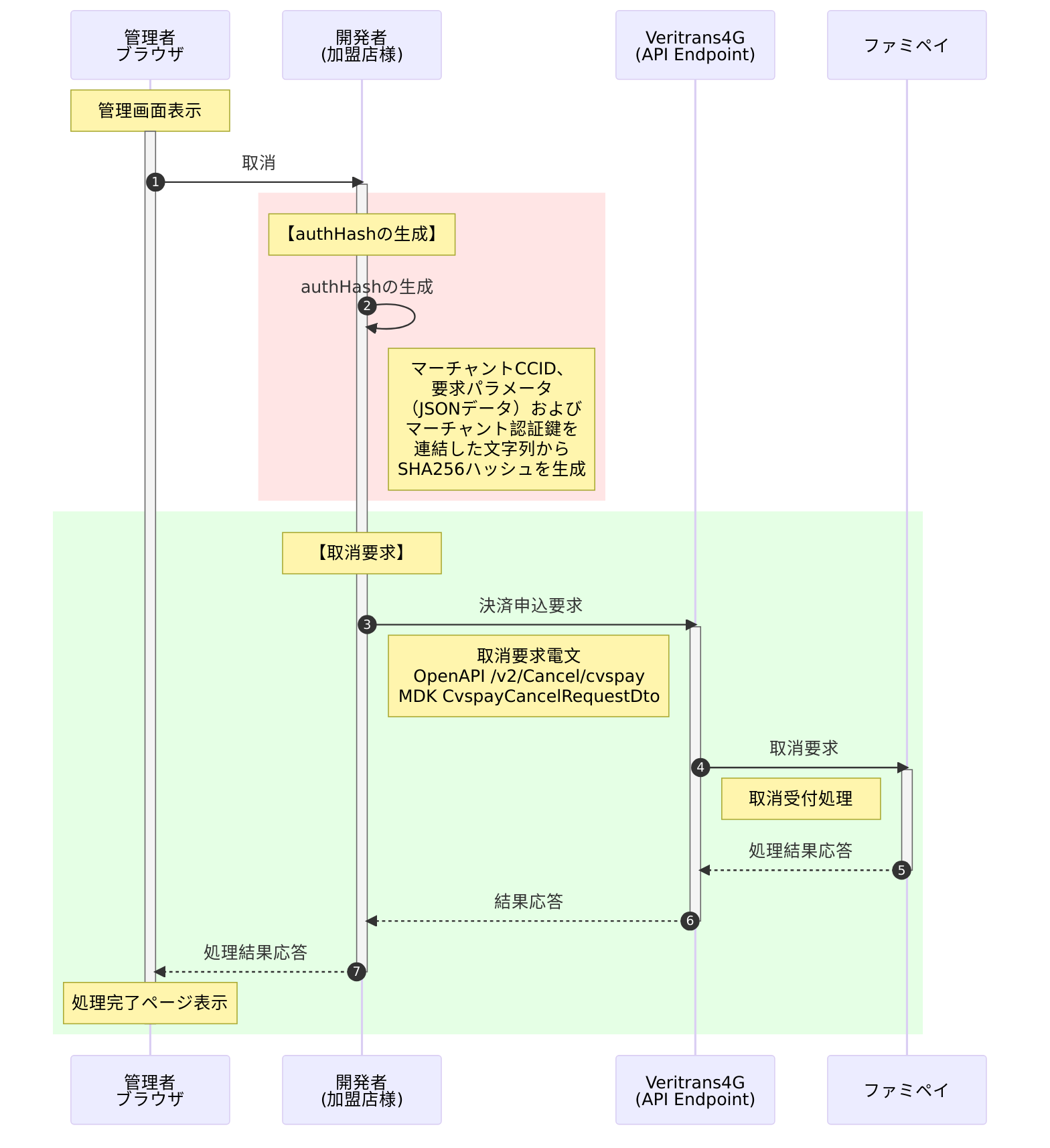

キャンセル処理
テストについて
APIリクエストのテストを実際に行いたい場合は、以下のテストガイドにテスト仕様が解説されています。
